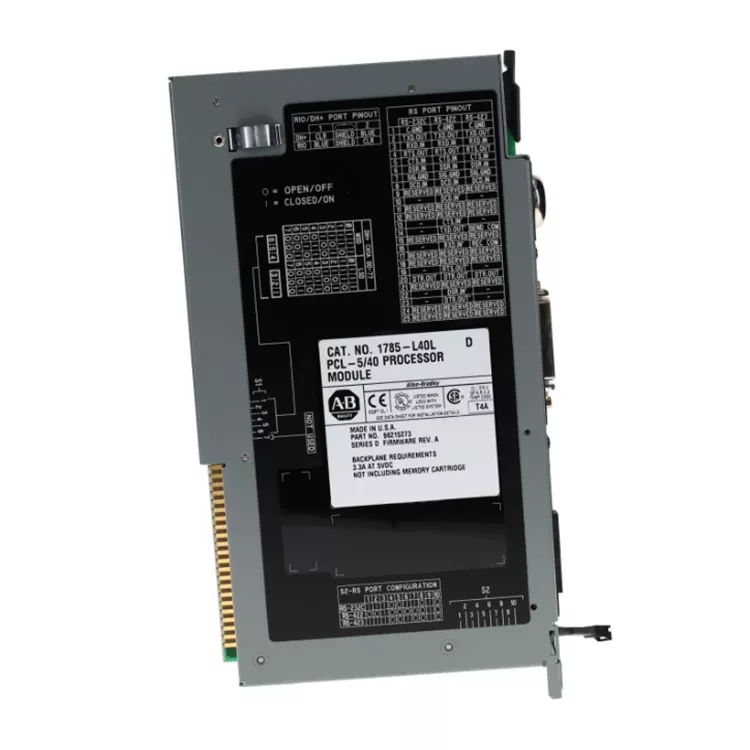

Allen Bradley 1785 L40L

L'Allen Bradley 1785 L40L è dotato di 48 KB di memoria di programma SRAM e supporta un massimo di 4096 punti di controllo I/O. È compatibile con le interfacce di comunicazione DH+, I/O remoto e RS232 e può essere espanso fino a 61 rack I/O. È adatto per sistemi di controllo sul campo di grandi e medie dimensioni con logica complessa e siti sparsi. In qualità di fornitore originale, Feimu Technology ha condotto test completi sui moduli disponibili, incluso l'invecchiamento dell'hardware, la connessione di comunicazione e la lettura e scrittura della logica, per eliminare problemi comuni come perdite della batteria e invecchiamento dei contatti del backplane che si verificano nei prodotti fuori produzione. I moduli possono essere utilizzati direttamente nel framework 1771 esistente senza la necessità di ulteriori modifiche al programma del progetto originale.

Vantaggi principali e punti di forza

Architettura matura PLC-5: adatta ai tradizionali sistemi di controllo dell'automazione industriale.

Prestazioni di controllo stabili: soddisfa i requisiti di controllo industriale continuo.

Forte capacità di elaborazione del programma: applicabile a programmi di controllo di medie e grandi dimensioni.

Facilità di manutenzione e sostituzione: può essere utilizzato per la manutenzione dei processori del sistema PLC-5 esistenti.

Elevato valore del ciclo di vita: prolunga il periodo di utilizzo dell'apparecchiatura originale attraverso la sostituzione dei pezzi di ricambio.

La struttura interna

L'interno dell'Allen Bradley 1785 L40L è costituito principalmente dalle seguenti parti:

L'unità processore CPU: programma di controllo PLC e funzionamento logico.

Unità di memoria: memorizza programmi utente, tabelle dati e dati operativi del sistema.

Circuito di comunicazione: responsabile dello scambio di dati di rete di DH+, I/O remoto, ecc.

Interfaccia backplane: - 5 frame collegati con PLC, alimentazione completa e trasmissione dati.

Circuito di indicazione dello stato: tramite il display a LED CPU in funzione, guasto e stato della comunicazione.

Circuito di alimentazione e protezione: per fornire un circuito interno stabile del modulo di alimentazione e una protezione di base.

Relazioni strutturali:

CPU → Memoria → Circuito di comunicazione/controllo → Interfaccia backplane → Sistema PLC-5

Parametri importanti

Processo di installazione

Spegnimento del sistema: spegnere l'alimentazione del rack PLC-5 e verificare che l'apparecchiatura sia completamente spenta.

Installazione del modulo: inserisci Allen Bradley 1785 L40L nello slot del rack corrispondente e fissalo.

Connetti comunicazione: collegare le linee di comunicazione DH+ o I/O remoto in base alla configurazione del sistema.

Controllo all'accensione: ripristinare l'alimentazione e osservare se l'indicatore di stato della CPU è normale.

Configurazione dell'applicazione: utilizzare RSLogix 5 collegato al processore, ispezionare o scaricare il programma di controllo.

Esegui test: conferma che la CPU, gli I/O e lo stato di comunicazione sono normali e messi in funzione.

Domande frequenti

Q1. Cosa si dovrebbe fare se il modulo non funziona normalmente dopo l'accensione?

Controllare l'alimentazione del rack, lo stato di installazione del modulo, la spia della CPU, lo stato del programma e lo stato della batteria.

Q2. Come risolvere i problemi di comunicazione DH+?

Controllare il cavo di comunicazione, l'indirizzo del nodo, la connessione di rete, la configurazione del terminale e il driver di comunicazione RSLinx.

Q3. Di quali dati è necessario eseguire il backup prima della sostituzione?

Si consiglia di eseguire il backup del programma PLC, della tabella dati, della configurazione I/O e dei parametri di comunicazione.

Q4. Come convalidare il funzionamento normale del modulo?

Eseguire l'avvio all'accensione, il funzionamento della CPU, la comunicazione, la lettura e la scrittura del programma e test di funzionamento continuo.

Perché hai scelto noi

Feimu Technology, in qualità di fornitore professionale di pezzi di ricambio per il controllo industriale, è da molti anni profondamente coinvolta nel campo dei pezzi di ricambio per PLC Rockwell fuori produzione. Per i rari moduli fuori produzione come Allen Bradley 1785 L40L, abbiamo stabilito un processo completo di selezione e ispezione dei pezzi di ricambio. Selezioniamo solo buoni prodotti originali smontati in fabbrica, conduciamo test completi tra cui test di accensione, comunicazione e carico, per evitare potenziali rischi di invecchiamento dei componenti e risolviamo direttamente il problema dell'interruzione della fornitura di pezzi di ricambio per le vecchie linee di produzione.

Non è necessario un lungo ciclo di ordini di fabbrica originali. I pezzi di ricambio possono essere consegnati rapidamente in magazzino. È adatto per riparazioni di emergenza e riserve di pezzi di ricambio di vecchie linee di produzione chimica e manifatturiera. La spedizione viene fornita con un rapporto di prova e fornisce supporto tecnico per il servizio post-vendita. Può essere fornito per progetti nazionali e internazionali, evitando le trappole del mercato di prodotti ricondizionati e contraffatti e riducendo le perdite di produzione causate dai tempi di fermo delle apparecchiature per i clienti.

Casi e valutazioni dei clienti

Una grande cartiera ha avuto un guasto improvviso alla CPU del sistema di controllo PLC 5 e la linea di produzione stava per essere fermata. È stato difficile trovare sul mercato un 1785 L40L in buone condizioni. Dopo esserci collegati con Feimu Technology, abbiamo fornito pezzi di ricambio pronti all'uso che erano stati sottoposti a test e li abbiamo inviati urgentemente. Dopo la sostituzione da parte del cliente, l'intero sistema è stato ripristinato direttamente in funzione, evitando perdite di produzione a lungo termine.

Valutazione del cliente: "È difficile trovare la fornitura di modelli fuori produzione. Ricevere l'attrezzatura che funziona normalmente dopo un primo utilizzo fa risparmiare molto tempo per tentativi ed errori."
