Feimu Technology, in qualità di fornitore professionale, si concentra sulla fornitura di componenti per l'automazione industriale. Per i controllori CompactLogix di fabbrica, ha lanciato il modulo di ingresso digitale Allen Bradley 1769-IA16, progettato specificamente per scenari che richiedono 16 ingressi digitali e risparmiano spazio sul rack. È un componente adattatore ideale per dispositivi di controllo di piccole e medie dimensioni. Questo prodotto è un modulo originale Allen Bradley. La sua funzione principale è convertire i segnali provenienti da interruttori e sensori in loco in un linguaggio comprensibile al controller PLC, soddisfacendo le esigenze della maggior parte dei dispositivi di controllo di piccole e medie dimensioni.

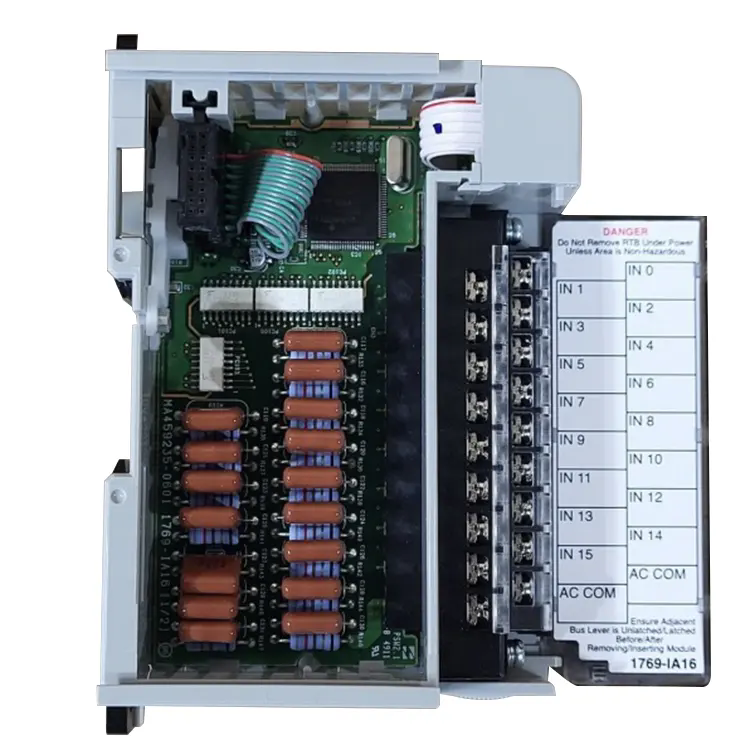

Il design della struttura interna dell'Allen Bradley 1769-IA16 è ragionevole. Il layout del circuito è pulito, i componenti elettronici sono disposti in modo ordinato, i giunti di saldatura sono spessi e lucenti e la stabilità è evidente. È più rassicurante da usare. L'apparecchiatura è dotata della classica interfaccia bus 1761 nella parte inferiore, con un design con pin dorati ispessiti, che può garantire efficacemente un buon contatto con il pannello posteriore, evitare guasti di contatto causati dall'ossidazione e ridurre potenziali guasti.
Allen Bradley è di piccole dimensioni, ha solo la larghezza di un singolo slot. Installandolo nel quadro elettrico è possibile risparmiare notevolmente spazio, rendendo il cablaggio più conveniente e rendendo più ordinata la disposizione interna del quadro elettrico, evitando congestione e disordine. I nostri prodotti forniti sono tutti di qualità nuovissima, controllano rigorosamente la qualità, eliminano vari problemi degli articoli ricondizionati dalla fonte e garantiscono un funzionamento stabile a lungo termine.
L'Allen Bradley 1769-IA16 supporta segnali di ingresso da 120 V CA e ha capacità anti-interferenza estremamente potenti. Può adattarsi all'ambiente di forte interferenza elettrica attorno ai cavi dello stabilimento, distinguere accuratamente tra segnali reali e segnali di interferenza e non segnala falsamente i segnali al controller, garantendo la precisione del controllo dell'apparecchiatura. Allo stesso tempo, la velocità di risposta del modulo è estremamente elevata. Dopo aver chiuso l'interruttore on/off sul posto, il controller può ricevere il segnale istantaneamente, quasi senza ritardo.
Questa risposta rapida garantisce che l'apparecchiatura possa reagire tempestivamente, evitando efficacemente incidenti di sicurezza causati dal ritardo del segnale. È adatto a vari scenari industriali di piccole e medie dimensioni con requisiti di elevata sensibilità per i segnali ed è compatibile anche con i quadri di controllo industriali Factory. L'installazione è comoda, non sono necessarie ulteriori modifiche e può ridurre i costi di costruzione.
La caratteristica più interessante di Allen Bradley 1769-IA16 sono le morsettiere rimovibili. Quando si sostituisce il modulo, è sufficiente estrarre la morsettiera, rimuovere il vecchio modulo, inserire il nuovo modulo e fissare nuovamente la morsettiera. La sostituzione può essere completata in pochi secondi, riducendo significativamente i tempi di fermo delle apparecchiature e migliorando l’efficienza della manutenzione.
Inoltre i moduli sono dotati di indicatori luminosi a LED. Ogni punto di ingresso corrisponde ad un indicatore luminoso. Quando c'è un segnale in ingresso, la spia si accende. Durante la risoluzione dei problemi non sono necessarie operazioni complesse. Basta guardare gli indicatori luminosi per individuare rapidamente il problema, riducendo significativamente la difficoltà di risoluzione dei problemi e risparmiando sui costi di manodopera.
Su quale sistema viene utilizzato il modulo?
La serie Allen-Bradley 1769 Compact I/O™ viene utilizzata principalmente nel sistema di controllo CompactLogix™ e può essere utilizzata insieme al sistema MicroLogix 1500.
Come sono raggruppati i 16 punti di ingresso del modulo?
I 16 punti di ingresso sono configurati come un gruppo separato e condividono un comune collegato interno, tutti i punti di ingresso sono collegati allo stesso terminale comune (COM).
Può funzionare in modo indipendente?
No. Non ha CPU e deve essere installato sul backplane del sistema CompactLogix (come 1769-L30ER, ecc.) o MicroLogix 1500 e comunica con il controllore tramite il bus backplane.
È possibile collegare o scollegare la morsettiera (RTB) mentre è accesa?
È supportata la sostituzione a caldo del modulo. Si consiglia di scollegare l'alimentazione del sistema e quella in loco prima di rimuovere la morsettiera o il modulo. La morsettiera (RTB) è fissata da due viti sulla parte superiore e inferiore. Quando si sostituisce il modulo, allentare semplicemente le viti ed estrarlo, non è necessario ricablare.
L'Allen Bradley è di costruzione robusta e non richiede alcuna manutenzione complessa su base giornaliera. Fare solo attenzione a evitare che la limatura di ferro cada nelle morsettiere e causi un cortocircuito. Soffiare regolarmente la polvere per mantenerlo pulito. In caso di malfunzionamento, la causa principale è la bruciatura della morsettiera o il danneggiamento del fotoaccoppiatore. È possibile acquistare separatamente la morsettiera per la sostituzione, senza scartare l'intero modulo, riducendo di fatto i costi di manutenzione. Fare attenzione a non piegare i pin inferiori durante il collegamento o lo scollegamento e non toccare mai le parti conduttive direttamente con le mani per evitare l'ossidazione dei pin dorati a causa del sudore delle mani.
Feimu Technology, in qualità di fornitore potente, dispone di un sistema completo di gestione dell'inventario. L'Allen Bradley 1769-IA16 è in magazzino e disponibile per la fornitura immediata, rispondendo rapidamente alle esigenze di acquisto urgenti dei clienti. Il prodotto offre un prezzo favorevole e un elevato rapporto costo-efficacia. Aderiamo a prezzi ragionevoli, eliminiamo i collegamenti intermedi e forniamo prodotti di alta qualità a prezzi altamente competitivi.
| Caratteristica | 1769-IA16 | 1769-IQ16 |
|---|---|---|
| Tipo di ingresso | Ingresso CA | Ingresso CC |
| Tensione in ingresso | 120 V CA | 24 V CC |
| Corrente in ingresso | 12 mA | 4 mA |
| Ritardo di ingresso | 8 ms | Da 0,5 ms a 10 ms (configurabile) |
| Meglio per | Sensori AC, finecorsa | Sensori DC, ingressi ad alta velocità |
Come scegliere:
Il 1769-IA16 utilizza una morsettiera rimovibile. I 16 ingressi condividono un terminale comune.
Assegnazione dei terminali:
Regole di cablaggio:
Errore di cablaggio comune:Collegamento di 24 V CC all'ingresso. Il 1769-IA16 richiede 120 V CA. La tensione a 24 V CC non verrà riconosciuta e verrà visualizzata come OFF nel programma PLC.
Il 1769-IA16 dispone di un LED diagnostico per ciascuno dei 16 canali di ingresso. I LED sono visibili sul pannello frontale quando il modulo è installato.
| GUIDATO | Stato | Senso | Azione |
|---|---|---|---|
| LED del canale | Verde | L'ingresso è attivo (tensione superiore a 85 V CA). | Nessuna azione necessaria. |
| LED del canale | Spento | L'ingresso è disattivato (tensione inferiore a 20 V CA). | Nessuna azione necessaria. Segnale assente. |
Elenco di controllo per la risoluzione dei problemi:
I moduli Allen Bradley 1769-IA16 sono comunemente contraffatti. Utilizza questi controlli per verificare l'autenticità.
Se il modulo mostra letture errate o i LED si comportano in modo anomalo, sospetta una contraffazione. Contatta Feimu Technology con foto per la verifica.
Feimu Technology non spedisce moduli non testati. Ogni 1769-IA16 passa attraverso il seguente processo di verifica prima di lasciare il nostro magazzino.
I rapporti di prova sono disponibili su richiesta. Invia un'e-mail a sales@feimutech.com per una copia del rapporto di prova del tuo modulo.
