I tradizionali armadi di controllo centralizzati comportano cavi lunghi e un elevato consumo di materiale, rendendo difficile l'inserimento di un gran numero di moduli di acquisizione del segnale in custodie compatte. I moduli di ingresso standard spesso mancano di robuste prestazioni anti-jitter, il che porta a falsi segnali di attivazione ed errori logici. Sfruttando l'architettura distribuita POINT I/O, l'Allen Bradley 1734-IB8K può essere installato vicino all'apparecchiatura per ridurre al minimo la lunghezza del cablaggio. Il suo design a 8 canali ad alta densità consente di risparmiare spazio di montaggio, mentre un ritardo di antirimbalzo di 0,5 ms filtra il rumore transitorio, garantendo l'integrità del segnale durante la trasmissione al PLC e prevenendo anomalie logiche del sistema causate dalla perdita di segnale.
Con quasi due decenni di esperienza nell'esportazione di pezzi di ricambio per controlli industriali, Feimu Technology è specializzata nell'approvvigionamento di moduli originali e non ricondizionati. Utilizziamo procedure di test in entrata e in uscita standardizzate e un meccanismo di risposta del supporto tecnico 12 ore su 24, offrendo una soluzione unica per sfide che vanno dalla selezione e messa in servizio del modello allo stoccaggio dell'inventario e alla verifica dell'autenticità.

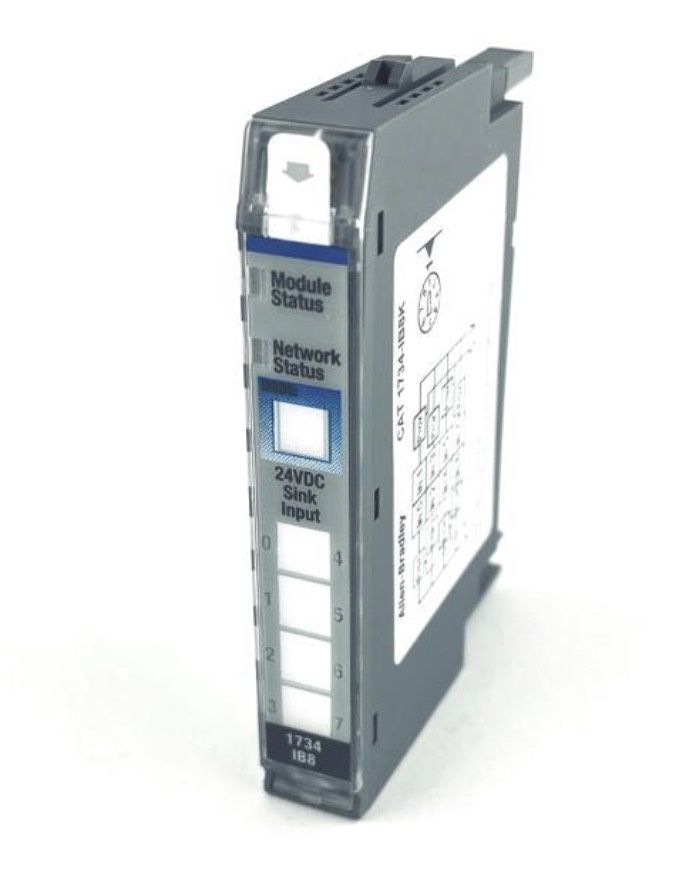

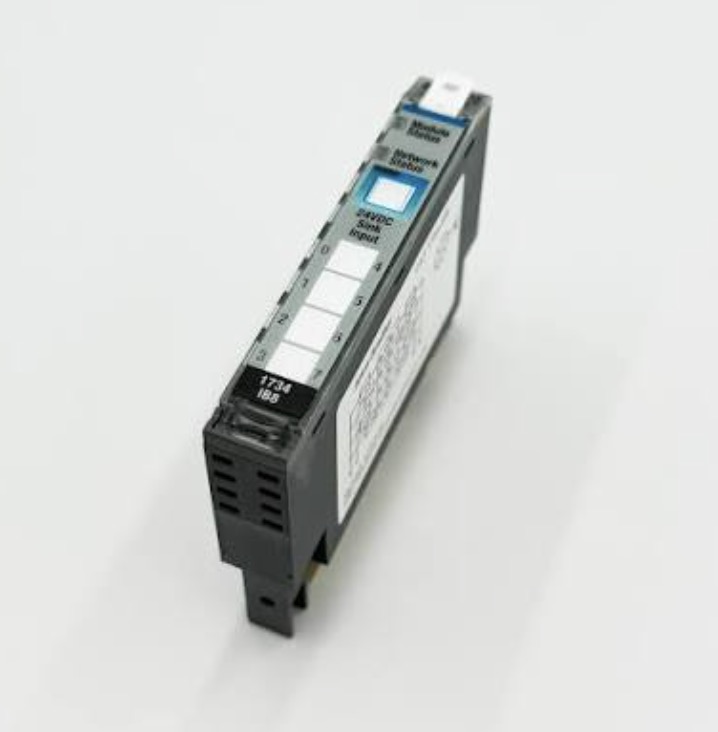

1. Ingresso sink compatibile con i dispositivi di campo PNP
Il 1734-IB8K è un modulo di ingresso sink; il circuito di ingresso si collega al terminale negativo CC. Richiede sensori PNP o interruttori a pulsante sul campo, dove il dispositivo esterno fornisce un segnale di tensione positiva ai terminali di ingresso del modulo. È compatibile con i tradizionali sensori industriali da 24 V CC. Non è compatibile con i dispositivi NPN; possiamo assistervi nella verifica delle tipologie di apparecchiature in fase di selezione per evitare acquisti errati.
2. Ritardo antirimbalzo di 0,5 ms per filtrare gli impulsi di interferenza
Il modulo presenta un ritardo antirimbalzo minimo di 0,5 ms; gli impulsi di rumore istantanei di durata inferiore a 0,5 ms vengono automaticamente soppressi. I falsi segnali transitori causati dalle vibrazioni dell'officina o dall'interferenza dei cavi non vengono riconosciuti dal PLC, riducendo così la probabilità di malfunzionamenti del programma a livello hardware senza richiedere un codice di filtraggio aggiuntivo che consumerebbe le risorse del controller.
3. Nessuna funzione di conteggio hardware integrata
Il modulo stesso non include un contatore hardware ed è dedicato esclusivamente all'acquisizione del segnale digitale. Se è richiesto il conteggio degli impulsi ad alta velocità o la misurazione della frequenza, i calcoli corrispondenti devono essere programmati nel controllore ControlLogix o CompactLogix; per esigenze di conteggio ad alta frequenza, possiamo consigliare un modulo di conteggio dedicato.
4. Montaggio rapido tramite clip per guida DIN
Utilizza il metodo di montaggio su guida DIN standard del settore ed è dotato di una RTB (morsettiera rimovibile) rimovibile per il cablaggio. L'unità è compatta e leggera e occupa uno spazio minimo nel rack, rendendola ideale per armadi elettrici montati a parete con spazio limitato o stazioni remote montate sul lato dell'apparecchiatura.
5. Parametri di consumo energetico del backplane standard
Quando alimentato dal backplane POINTBus (5 V CC), il modulo consuma 75 mA di corrente operativa. Questo valore può essere utilizzato direttamente quando si pianifica la capacità di alimentazione dell'intera stazione remota, contribuendo a prevenire sovraccarichi di potenza del backplane o interruzioni di comunicazione causate dall'impilamento di più moduli.
| Attributo | Specifica |
| Serie di prodotti | PUNTO I/O |
| Tipo di modulo | Modulo di ingresso digitale |
| Numero di ingressi | 8 punti |
| Tipo di ingresso | Ingresso dissipatore CC |
| Tensione di ingresso nominale | 24 V CC |
| Intervallo di tensione | Circa da 10 a 28,8 V CC |
| Corrente in ingresso | Circa da 2 a 5 mA |
| Ritardo di ingresso | 0,5 ms (hardware + software regolabile) |
| Corrente POINTBus | 75 mA a 5 V CC |
| Temperatura operativa | Da -20 a 55 ℃ |
| Metodo di installazione | Guida DIN |
| Tipo di protezione | Rivestito conforme |
| Peso del modulo | Circa 32 g |
| Dimensioni (A×L×P) | Circa 56×12×75,5 mm |
1. Piena compatibilità con gli accessori POINT I/O
L'Allen Bradley 1734-IB8K fa parte della linea completa di prodotti POINT I/O e può essere accoppiato con adattatori come 1734-APB (DeviceNet) o 1734-EPN (EtherNet/IP) per formare stazioni remote, utilizzando il bus backplane per lo scambio di dati tra i moduli.
2. Perfetta compatibilità con i principali controllori Logix
Una volta configurata, la rete si interfaccia perfettamente con l'intera gamma di PLC ControlLogix e CompactLogix. La configurazione software riconosce il modulo senza la necessità di plug-in aggiuntivi, consentendo l'implementazione immediata sia in nuovi progetti che in espansioni o aggiornamenti di capacità per apparecchiature esistenti.
3. Schema di distribuzione I/O remoto standard
Il sistema di collegamento distribuito è composto da quattro livelli: armadio PLC di controllo centrale → cablaggio industriale EtherNet/IP → sottostazioni remote POINT I/O situate vicino all'apparecchiatura → moduli 1734-IB8K per l'acquisizione del segnale di commutazione sul campo. Il posizionamento dei punti I/O vicino alle apparecchiature di produzione riduce significativamente i percorsi dei cavi a lunga distanza, diminuendo così i costi di manodopera e materiali associati al cablaggio.
4. Il design modulare semplifica il futuro retrofitting
A differenza dei rack I/O monolitici su larga scala, il guasto di un singolo modulo richiede la sostituzione solo di quel modulo specifico anziché lo smantellamento dell'intera sottostazione. Ciò riduce drasticamente i tempi di inattività per la manutenzione, soddisfacendo le esigenze operative delle linee di produzione continue.
1.1. Collegare il terminale positivo 24V DC al terminale comune di alimentazione del sensore;
1.2. Collegare il filo del segnale di uscita positivo del sensore al canale di ingresso corrispondente (da IN0 a IN7);
1.3. Collegare il terminale comune negativo del sensore al terminale comune DC COM del modulo;
1.4. Supporta solo dispositivi di rilevamento standard da 24 V CC; I sensori a bassa tensione da 12 V non possono essere riconosciuti o letti dal modulo.
Le sezioni trasversali dei cavi compatibili vanno da 0,5 mm² a 1,5 mm² (equivalente a 22 AWG a 16 AWG); è necessaria una lunghezza di spelatura uniforme di 8 mm: una lunghezza insufficiente comporta uno scarso contatto, mentre una lunghezza eccessiva rischia di cortocircuitare i terminali adiacenti.
3. Avvisi comuni di errori di cablaggio
Il problema più frequente è la polarità di uscita del sensore invertita, che impedisce al modulo di riconoscere i segnali di ingresso e fa sì che le spie degli indicatori di canale rimangano spente. I modelli dei dispositivi dovrebbero essere forniti durante l'approvvigionamento in modo che i tecnici possano verificare in anticipo i tipi PNP/NPN; Fornire schemi di riferimento durante il cablaggio in loco aiuta a ridurre al minimo le rilavorazioni durante la messa in servizio.
1. Rilevamento dello spostamento dell'attrezzatura per il trasporto del materiale
È possibile installare più moduli 1734-IB8K all'interno di armadi di controllo compatti montati lateralmente per acquisire segnali dagli interruttori di prossimità "materiale sul posto". Il layout a 8 canali ad alta densità elimina la necessità di espandere l'armadio fornendo al contempo feedback in tempo reale sullo stato del trasporto del materiale, garantendo una logica di smistamento stabile sulla linea di produzione.
2. Attrezzature per l'imballaggio su piccola scala: conteggio e acquisizione dati da sensori
Si abbina ai sensori di conteggio PNP in loco per filtrare gli impulsi di rumore transitori causati dalle vibrazioni meccaniche, garantendo una registrazione accurata del conteggio dei prodotti. Un ritardo di antirimbalzo di 0,5 ms impedisce il doppio conteggio, riducendo così il tasso di prodotti confezionati difettosi.
3. Console operatore: raccolta centralizzata dei segnali per i pulsanti di controllo
I pulsanti di avvio/arresto, ripristino e arresto di emergenza dalla console di controllo principale sono collegati direttamente al modulo. Le sottostazioni distribuite sono posizionate localmente, eliminando la necessità di instradare decine di lunghi cavi fino al quadro di controllo centrale; ciò garantisce un cablaggio interno dell'armadio ordinato e facilita le ispezioni future.
1. Verde fisso: l'alimentazione del backplane è normale, la comunicazione del modulo viene riconosciuta senza problemi; nessuna azione richiesta.
2. Completamente spento: l'alimentazione del backplane della sottostazione è scollegata o il connettore del bus ha un contatto scadente; controllare l'alimentatore e i pin del backplane.
3. Rosso fisso: danno hardware o mancata corrispondenza dei parametri di configurazione software; se l'errore persiste dopo aver scaricato nuovamente la configurazione, sostituire l'unità.
1. Verde fisso: il terminale di ingresso riceve un segnale CC >10 V; l'interruttore/sensore è nello stato "ON".
2. Rimane spento: la tensione di ingresso è <3 V CC (nessun segnale valido); controllare il sensore e i collegamenti elettrici.
1. Scansione e identificazione automatica dei moduli
Fare clic con il pulsante destro del mouse sull'adattatore di rete POINT I/O corrispondente nell'albero hardware del software e selezionare "Discover Modules"; il programma identifica automaticamente il 1734-IB8K collegato e lo aggiunge con un solo clic.
2. Aggiunta manuale dei moduli
Nel catalogo hardware, navigare attraverso 1734 POINT I/O → Ingresso digitale; selezionare il modello 1734-IB8K e collegarlo manualmente all'adattatore corrispondente, quindi inserire l'indirizzo della sottostazione e i parametri dello slot del backplane prima di salvare.
3. Supporto tecnico e domande e risposte
Se durante la configurazione si verificano problemi quali errori di scansione, dati di canale mancanti o popup di errore, è sufficiente inviare uno screenshot del software e l'elenco dell'hardware della sottostazione; il nostro staff tecnico fornirà una soluzione entro 12 ore.
1. Verifica dell'alloggiamento e dell'etichetta
L'alloggiamento del modulo originale presenta la finitura grigio-bianca standard POINT I/O, con colore uniforme e senza scolorimento o con la lucentezza economica e lucida tipica della plastica di bassa qualità. L'etichetta del modello utilizza la stampa permanente ad alta temperatura; il testo "1734-IB8K" è nitido e completo, mentre le etichette contraffatte spesso hanno testo sfocato e bordi che si staccano o si sollevano facilmente.
2. Ispezione della morsettiera e del connettore backplane
L'RTB (morsettiera rimovibile) incluso è realizzato in vera plastica grigia rigida e si collega facilmente senza attaccarsi. Il bus backplane è dotato di pin diritti ispessiti e placcati in oro disposti in modo ordinato, privi di piegature o punti di ossidazione, mentre i prodotti contraffatti utilizzano spesso pin placcati in stagno, che tendono a avere uno scarso contatto durante il funzionamento a lungo termine.
3. Controllo del rivestimento conforme del PCB
I circuiti stampati originali sono completamente rivestiti con un rivestimento protettivo conforme (a prova di umidità e polvere), che rallenta l'invecchiamento del circuito in ambienti umidi o polverosi. La maggior parte dei moduli contraffatti non dispone di questo rivestimento, con conseguenti perdite nel circuito o deriva del segnale dopo un'esposizione all'umidità solo a breve termine.
4. Identificazione basata sul peso
Esiste una notevole differenza di peso tra le unità originali e le contraffazioni dello stesso modello. Se si riscontrano letture errate del canale o un comportamento anomalo della spia dopo l'installazione, fotografare i pin anteriore, posteriore e del backplane dell'unità e inviarceli per la verifica dell'autenticità.
Ogni unità Allen Bradley 1734-IB8K viene sottoposta a un'ispezione manuale completa prima di lasciare il magazzino; i moduli non testati non vengono mai spediti direttamente. Le fasi complete dell'ispezione sono le seguenti:
1. Ispezione visiva iniziale
Verificare il colore dell'alloggiamento e la chiarezza dell'etichetta; ispezionare i pin del bus backplane per eventuali piegature o danni da impatto; assicurarsi che la morsettiera sia priva di crepe e che il meccanismo di bloccaggio sia intatto.
2. Test di comunicazione del backplane
Collegare il modulo ad una stazione di test standard POINT I/O e alimentarlo con l'apposito adattatore; verificare che il software di programmazione identifichi correttamente l'hardware e che non siano presenti errori di comunicazione.
3. Test completo del segnale per tutti gli otto canali
Utilizzare una sorgente di segnale standard da 24 V CC per attivare i canali da IN0 a IN7 in sequenza; confermare che l'acquisizione del segnale (stato on/off) è normale per ogni canale e che non vi siano guasti singoli.
4. Verifica dei parametri di antirimbalzo e ritardo
I test strumentali sulla latenza della risposta in ingresso confermano che il valore di antirimbalzo hardware rimane stabile entro l'intervallo standard di 0,5 ms, senza deriva dei parametri.
5. Ispezione dell'indicatore luminoso del canale
Ogni segnale di ingresso viene attivato individualmente per verificare che la logica LED per ciascun canale corrisponda agli standard OEM, garantendo che non vi siano indicatori luminosi danneggiati o non funzionanti.
6. Imballaggio protettivo e sigillatura
Al termine del test, l'unità viene collocata in un sacchetto antistatico ispessito realizzato su misura e quindi in un cartone a cinque strati con imbottitura protettiva in schiuma; sono affisse etichette indicanti il numero di serie del modulo e la data del test.
1. Fonte consolidata e affidabile di ricambi originali per controlli industriali
Fondata a Jiangmen, Guangdong nel 2005, l'azienda ha costantemente fornito componenti originali per il controllo industriale di Rockwell, Siemens, GE e Schneider a clienti in oltre trenta paesi. Trattiamo esclusivamente prodotti OEM autentici, senza mai vendere moduli ricondizionati, modificati o contraffatti, e manteniamo la piena tracciabilità della nostra catena di fornitura.
2. Stock dedicato della serie POINT I/O
Con oltre un decennio di specializzazione nella linea di prodotti POINT I/O, disponiamo di un ampio inventario di comuni moduli di ingresso/uscita digitale e di acquisizione analogica. Per le fabbriche che devono affrontare fermi macchina imprevisti che richiedono sostituzioni urgenti, possiamo verificare le scorte e organizzare la spedizione lo stesso giorno, riducendo al minimo le interruzioni della linea di produzione.
3. Supporto tecnico completo
Il nostro team ha una vasta esperienza con progetti di sistemi distribuiti POINT I/O e assiste i clienti nella selezione del modello, nei riferimenti agli schemi elettrici, nelle regolazioni della configurazione di Studio 5000 e nella diagnosi dei guasti. Forniamo risposte alle domande tecniche entro 12 ore e risposte complete ai preventivi commerciali entro 24 ore.
4. Fornitura unica di accessori compatibili
Quando si acquista il 1734-IB8K, è possibile acquistare contemporaneamente basi terminali RTB, adattatori di rete EtherNet/IP o DeviceNet e accessori per guida DIN corrispondenti. Non è necessario approvvigionarsi da più fornitori; forniamo un pacchetto hardware completo per la stazione remota in un unico ordine.
R: Il suffisso "K" indica che il modulo ha superato la certificazione di conformità per regioni specifiche. I suoi parametri elettrici principali, le prestazioni del canale e la configurazione del software sono identici alla versione standard; sono direttamente intercambiabili sul campo senza richiedere modifiche al programma.
R: Sì, è completamente supportato. Collegando il PLC di controllo centrale alla stazione POINT I/O sul campo tramite cablaggio industriale EtherNet/IP, il 1734-IB8K può essere installato vicino all'apparecchiatura per raccogliere segnali discreti localmente, riducendo significativamente i costi di cablaggio.
R: Quando alimentato dal backplane POINTBus (5 V CC), il modulo ha una corrente operativa di 75 mA; questo dato può essere utilizzato direttamente nel calcolo della potenza per le stazioni multimodulo.
R: Un guasto a un singolo canale può compromettere le prestazioni di isolamento del segnale del gruppo e creare rischi come cortocircuiti o diafonia del segnale. Si sconsiglia di continuare il funzionamento con un canale difettoso; la sostituzione dell'unità con un nuovo modulo garantisce la stabilità a lungo termine dell'intero sistema.
