Allen Bradley 1746-P2

La nostra azienda ha appositamente preparato un alimentatore chiave per gli ingegneri dell'automazione industriale d'oltremare. Come sa chi si è occupato di sistemi PLC, non importa quanto sia buona la CPU o quanti moduli ci siano, se non c'è un alimentatore affidabile per alimentarli, l'intero sistema è solo una decorazione. Feimu Technology, in qualità di fornitore di pezzi di ricambio professionale, consiglia a tutti questo modulo di alimentazione ad alta potenza e altamente stabile, al fine di garantire che quando il sistema funziona a piena capacità, non ci saranno preoccupazioni relative a tensione instabile o interruzione di corrente e l'apparecchiatura nell'armadio avrà sempre potenza sufficiente.

Applicazione del prodotto

Questo modulo di potenza Allen Bradley 1746-P2 viene utilizzato in una gamma estremamente ampia di applicazioni. Quelli più comuni includono i sistemi di controllo di grandi centri di lavoro, i principali armadi di controllo delle linee di confezionamento alimentare e le stazioni di pompaggio degli impianti di trattamento delle acque. Finché si tratta di un sistema SLC 500 con un gran numero di moduli installati e un elevato consumo di corrente, questo modulo di potenza è sicuramente la prima scelta. È la fonte di energia che alimenta l'intero armadio.

Come sono le prestazioni?

Questo modulo di potenza 1746-P2 funziona estremamente bene, essendo "potente e affidabile". La sua gamma di tensione in ingresso è ampia, in grado di ospitare da 85 a 265 volt di corrente alternata. Che si tratti di un sistema da 110 V o di una rete elettrica da 220 V, può essere collegato e utilizzato immediatamente. L'aspetto più importante è che l'ondulazione in uscita è estremamente piccola e l'uscita DC 5 V e 24 V è molto pulita, senza interferire con quei moduli precisi. Inoltre, la sua velocità di risposta è estremamente rapida. Non appena il carico aumenta, può regolare immediatamente la tensione di uscita per garantire l'assenza di perdite di potenza, il che è estremamente importante per quelle linee di produzione che non possono essere fermate.

Come mantenere?

La manutenzione di questo modulo di potenza Allen Bradley 1746-P2 non è difficile. Dovrebbe essere tenuto sempre nell'armadietto. Le cose più importanti sono la prevenzione della polvere e la ventilazione. Assicurarsi di non ostruire i fori di ventilazione. Altrimenti, se la temperatura è troppo elevata, i condensatori potrebbero esplodere. Inoltre, usa regolarmente un asciugacapelli per soffiare via la polvere all'interno e mantenerlo pulito. Se non viene utilizzato per un lungo periodo, si consiglia di scollegarlo, riporlo in una borsa antistatica e conservarlo in un armadio asciutto e a temperatura costante. Il punto più importante è che quando si collegano i fili è necessario distinguere chiaramente il filo sotto tensione, il filo neutro e il filo di terra. Non collegare mai direttamente la tensione 220 V ai terminali di uscita. Altrimenti, verrà danneggiato non appena viene acceso.

Specifiche del prodotto corrette

L'Allen Bradley 1746-P2 è un modulo di alimentazione progettato specificamente per il sistema SLC 500. Fornisce alimentazione CC al backplane e ai moduli collegati.

Specifiche di ingresso:

Voltaggio in ingresso: 85-265 V CA, 47-63 Hz

Corrente in ingresso: massimo 2,5 A a 115 V CA, 1,2 A a 230 V CA

Corrente di spunto: massimo 20 A a 115 V CA, 40 A a 230 V CA (avviamento a freddo)

Specifiche di uscita:

Uscita 1: 5 V CC a 8 A massimo

Uscita 2: 24 V CC a 0,5 A massimo (per moduli analogici o dispositivi di campo)

Potenza combinata massima: 35 W a 60°C

Tempo di attesa: minimo 15 ms (a pieno carico)

Ondulazione in uscita: inferiore a 50 mV da picco a picco per 5 V, inferiore a 100 mV per 24 V

Efficienza: 75% tipico a pieno carico

Specifiche generali:

Protezione: protezione da sovratensione, protezione da cortocircuito, arresto termico

Temperatura di funzionamento: da 0°C a 60°C

Temperatura di stoccaggio: da -40°C a 85°C

Umidità relativa: dal 5% al ​​95% (senza condensa)

Montaggio: solo slot 0 dello chassis

Certificazioni: UL, cUL, CE

Calcolo del budget energetico

Il 1746-P2 fornisce 8 A di alimentazione CC a 5 V. Ciascun modulo nello chassis SLC 500 assorbe una quantità specifica di corrente a 5 V. Utilizza questa guida per calcolare il consumo energetico del tuo sistema.

Assorbimento di corrente del backplane per i moduli comuni:

- 1746-IA16 (ingresso digitale): 60 mA

- 1746-OW16 (uscita relè): 100 mA

- 1746-OBP16 (uscita triac): 85 mA

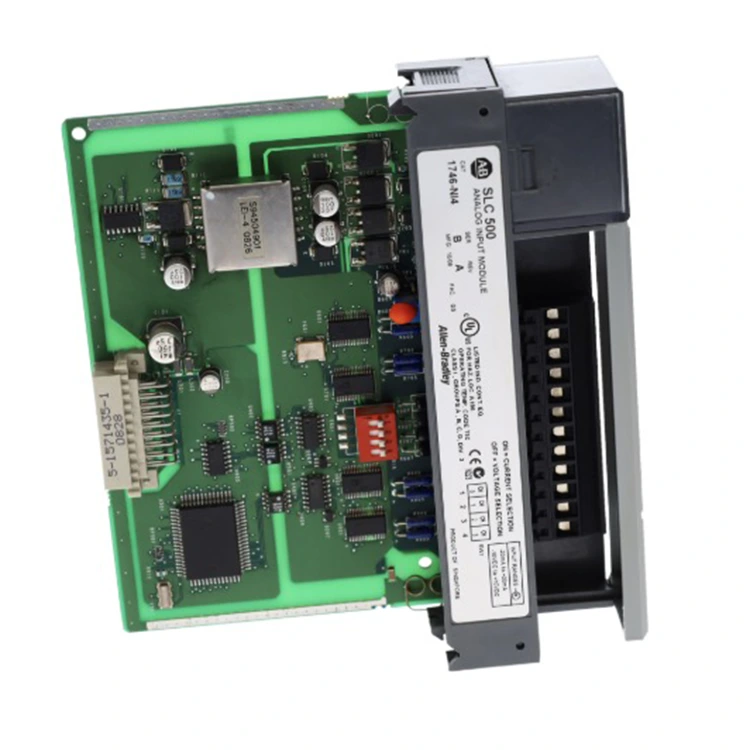

- 1746-NI4 (ingresso analogico): 150 mA

- 1746-NO8V (uscita analogica): 200 mA

- 1746-IO4 (analogico combinato): 150 mA

- 1747-L552 (CPU): 500 mA

- 1747-L532 (CPU): 400 mA

Assorbimento di corrente totale di 5 V: sommare insieme tutte le correnti del modulo. Includere la CPU ed eventuali moduli di comunicazione.

Calcolo di esempio:

Processore: 500 mA

Modulo 1: 60 mA

Modulo 2: 60 mA

Modulo 3: 100 mA

Modulo 4: 150 mA

Totale: 870mA

Il 1746-P2 fornisce 8 A (8000 mA). Questo sistema utilizza solo 870 mA. C'è molta capacità inutilizzata.

Quando eseguire l'aggiornamento a un alimentatore più grande:

Se la corrente totale di 5 V supera 8 A, è necessario ridurre il numero di moduli o aggiungere un secondo chassis di alimentazione. La maggior parte dei sistemi SLC 500 utilizza meno di 4 A. Il 1746-P2 è sufficiente per la maggior parte delle applicazioni. Per sistemi con più di 10 moduli o più moduli analogici, calcolare il totale prima di ordinare.

Problema comune sul campo: un cliente ha aggiunto 4 moduli di uscita analogici al proprio sistema senza ricalcolare la potenza. La corrente totale ha superato 8A. Il sistema si ripristina in modo casuale durante il funzionamento di punta. Correzione: rimossi due moduli analogici e utilizzato un rack I/O remoto con il proprio alimentatore. Il problema è scomparso.

Requisiti di installazione e spazio libero

L'Allen Bradley 1746-P2 occupa lo slot 0 nello chassis SLC 500. Questo è l'unico slot che supporta l'alimentazione. Una corretta installazione garantisce un flusso d'aria e un raffreddamento adeguati.

Passaggi di installazione:

1. Spegnere tutta l'alimentazione allo chassis.

2. Rimuovere la piastra di riempimento dallo slot 0.

3. Far scorrere il modulo di alimentazione nello slot.

4. Spingere finché i fermi superiore e inferiore non scattano.

5. Collegare il cavo di alimentazione CA al modulo.

6. Collegare il filo di terra al terminale di terra del telaio.

7. Accendere l'alimentazione CA. Il LED di alimentazione dovrebbe accendersi.

Requisiti di autorizzazione:

Distanza superiore: minimo 10 cm sopra il modulo per il flusso d'aria

Spazio inferiore: minimo 5 cm sotto il modulo

Distanza laterale: minimo 2 cm su ciascun lato

Spazio frontale: minimo 15 cm davanti al modulo per la ventilazione

Dissipazione del calore:

Il 1746-P2 dissipa fino a 15 W di calore a pieno carico. Questo calore deve essere rimosso dall'involucro. Se la temperatura dell'armadio supera i 60°C, il modulo potrebbe spegnersi o guastarsi prematuramente. Utilizzare una ventola di raffreddamento se l'armadio è sigillato o ha un flusso d'aria limitato.

Cosa succede se l'autorizzazione viene ignorata: Il modulo si surriscalda. La tensione di uscita diminuisce. Il sistema si ripristina in modo imprevedibile. I condensatori hanno una vita ridotta. Nei casi più gravi, il modulo si guasta completamente. Mantenere sempre le distanze consigliate.

Stato del LED di alimentazione e risoluzione dei problemi

Il 1746-P2 dispone di un indicatore LED sul pannello frontale. Indica lo stato di alimentazione del modulo.

LED di alimentazione (verde): acceso quando il modulo fornisce le tensioni di uscita corrette. Spento quando non è presente alimentazione CA o il modulo è guasto.

Elenco di controllo per la risoluzione dei problemi:

Se il LED di alimentazione è spento:

- Verificare che il cavo di alimentazione CA sia collegato.

- Verificare che la fonte di alimentazione CA sia attiva (85-265 V CA).

- Verificare che il fusibile d'ingresso non sia bruciato. Il fusibile si trova sul pannello frontale del modulo.

- Verificare che il modulo sia completamente inserito nello slot 0.

- Verificare che i fermi siano chiusi.

Se il LED di alimentazione è acceso ma la CPU non si avvia:

- Verificare che la CPU sia inserita correttamente nello slot 1.

- Verificare che il connettore del backplane dell'alimentatore sia pulito.

- Rimuovere tutti gli altri moduli. Testare solo con la CPU e l'alimentatore.

- Se la CPU si avvia senza altri moduli, un modulo assorbe troppa corrente. Aggiungi i moduli uno per uno per trovare il problema.

Se il LED di alimentazione lampeggia o si affievolisce:

- La tensione di ingresso CA potrebbe essere instabile. Controllare la tensione di rete.

- Il carico potrebbe superare la corrente di uscita massima. Rimuovere i moduli per ridurre il carico.

- Guasto del componente interno. Sostituire il modulo.

Cosa fa Feimu prima della spedizione: ogni 1746-P2 viene testato con uno chassis SLC 500. La tensione di uscita viene misurata a 5 V e 24 V sotto carico. L'ondulazione viene misurata per garantire che rientri nelle specifiche. Il modulo viene sottoposto a un test di burn-in di 24 ore. Questo identifica i primi guasti prima che il modulo ti raggiunga.

Verifica dell'autenticità del prodotto

I moduli di potenza Allen Bradley 1746-P2 sono ampiamente contraffatti. Utilizza questi cinque controlli per verificare l'autenticità.

1. Colore del pannello frontale: i moduli originali hanno uno specifico colore verde oliva con finitura opaca. Le contraffazioni spesso utilizzano la tonalità sbagliata o una superficie lucida.

2. Connettore di ingresso: i moduli originali utilizzano un connettore di alimentazione CA per carichi pesanti. Il connettore è fissato saldamente al pannello. I connettori contraffatti sono spesso allentati o realizzati in plastica di qualità inferiore.

3. Portafusibili: il portafusibili sul pannello anteriore dei moduli originali è etichettato con la potenza nominale del fusibile. L'etichetta è permanente. Le etichette contraffatte spesso si staccano o mancano.

4. Peso del modulo: il 1746-P2 originale pesa circa 0,6 kg. Il pesante trasformatore e il dissipatore di calore gli conferiscono peso. Le contraffazioni sembrano più leggere grazie ai trasformatori più piccoli e ai componenti più economici.

5. Imballaggio: l'imballaggio originale riporta il logo Rockwell Automation su cartone di alta qualità. Gli imballaggi contraffatti utilizzano cartone più sottile e una qualità di stampa scadente.

Se sospetti una contraffazione: non installare. Contatta Feimu Technology con le foto. Verifichiamo entro 2 ore. Tutti i moduli forniti da Feimu superano questi cinque controlli prima della spedizione.

Background del fornitore e impegno nel servizio

Feimu Technology opera dalla città di Jiangmen, provincia del Guangdong, Cina. L'azienda è stata fondata nel 2005 e ha fornito componenti di automazione a clienti in oltre 30 paesi.

Anni di attività: 20 anni a partire dal 2025.

Magazzino: 2000+ mq. Temperatura controllata. Umidità mantenuta al di sotto del 60%.

Inventario: oltre 5000 SKU attivi. Include alimentatori SLC 500, moduli PLC, ControlLogix, CompactLogix, POINT I/O, pannelli operatore PanelView e azionamenti.

Marchi trattati: Allen Bradley, Siemens, GE, Schneider.

Mercati di esportazione: Europa, Nord America, Sud America, Medio Oriente, Sud-Est asiatico. Oltre 30 paesi.

Test per 1746-P2:

- Ispezione visiva del colore del pannello e delle condizioni del connettore.

- Test dell'intervallo di tensione in ingresso CA: testato 85 V, 115 V, 230 V, 265 V.

- Test uscita 5 V: 5,00 V ± 2% con carico di 8 A. Verificato.

- Test uscita 24 V: 24,00 V ± 5% con carico di 0,5 A. Verificato.

- Test di ondulazione: ondulazione in uscita di 5 V misurata al di sotto di 50 mV da picco a picco. Verificato.

- Test del tempo di mantenimento: minimo 15 ms a pieno carico. Verificato.

- Test di burn-in 24 ore: il modulo funziona a una temperatura ambiente di 60°C. La stabilità delle uscite è stata controllata.

Garanzia: 12 mesi dalla data di spedizione. Copre i difetti di fabbricazione e i guasti dei componenti. Non copre errori di cablaggio, danni da sovratensione, danni causati dall'acqua o impatto fisico. I moduli difettosi vengono sostituiti.
