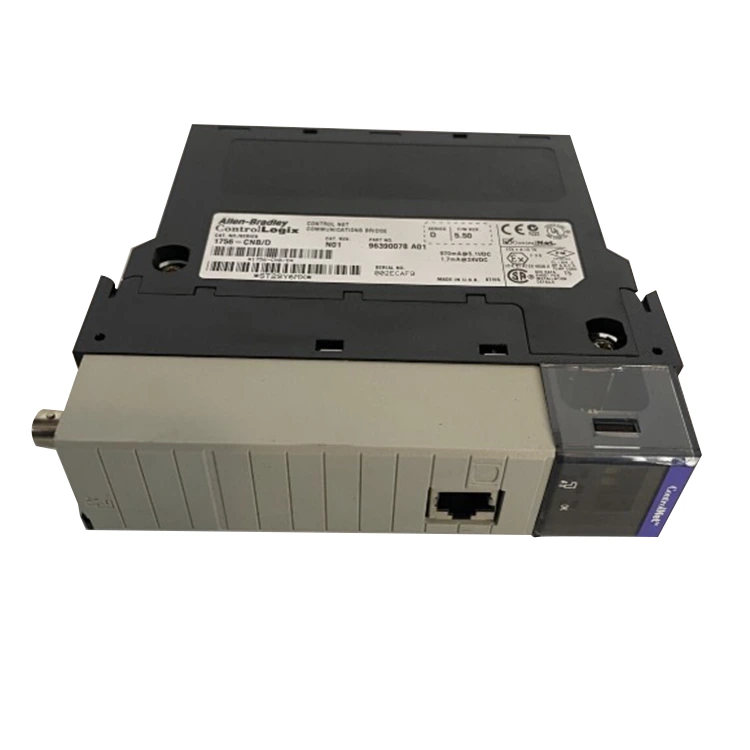

Allen Bradley 1756-CNB

Nozioni di base su ControlNet: perché è ancora importante

ControlNet è un protocollo di rete deterministico. A differenza dell'Ethernet standard, ControlNet garantisce la consegna dei dati entro un tempo prestabilito. Ciò è essenziale per le applicazioni critiche per la sicurezza e di controllo del movimento.

Caratteristiche principali di ControlNet:

• Comunicazione deterministica:I dati vengono consegnati entro un tempo garantito. Nessuna collisione. Nessun ritardo.
• Supporto multimediale ridondante:Il 1756-CNB dispone di due porte BNC. Utilizzarli entrambi per il cablaggio ridondante. Se un cavo si guasta, la comunicazione continua sul secondo cavo.
• Lunga distanza:Fino a 1000 metri per segmento. Fino a 5000 metri con ripetitori.
• Dati programmati e non programmati:I dati di controllo critici utilizzano la comunicazione pianificata. I dati non critici (come i messaggi HMI) utilizzano la comunicazione non pianificata.

Perché ControlNet è ancora utilizzato:

• Molte grandi fabbriche hanno installato ControlNet negli anni 2000. La sostituzione dell’intera rete è costosa.
• Il controllo di processo e il controllo del movimento spesso richiedono una comunicazione deterministica.
• ControlNet offre una migliore immunità al rumore rispetto a Ethernet in ambienti con elevata EMI.
• Il 1756-CNB viene utilizzato nei sistemi esistenti. I nuovi sistemi in genere utilizzano Ethernet/IP, ma i sistemi più vecchi necessitano di parti di ricambio.

Pianificazione della rete: nodi, lunghezza dei cavi e ripetitori

Una corretta pianificazione della rete è fondamentale per un funzionamento affidabile di ControlNet. Utilizza queste linee guida per pianificare la tua rete.

Tipi di cavi consigliati:

• Utilizzare un cavo coassiale RG-6 (75Ω) per ControlNet.
• Si consiglia Belden 88760 o equivalente.
• Non utilizzare il cavo RG-58 (50Ω). Causa riflessioni del segnale.
• Terminare entrambe le estremità con terminatori da 75Ω. Utilizzare Allen Bradley 1786-TCT o equivalente.

Esempio di problema sul campo:Un cliente ha utilizzato il cavo RG-58 su una rete ControlNet. Il sistema presentava errori di comunicazione intermittenti. I moduli uscirebbero dalla rete in modo casuale. Causa: disadattamento dell'impedenza del cavo. Correzione: sostituiti tutti i cavi con RG-6. Terminato entrambe le estremità. La comunicazione si è stabilizzata immediatamente.

Compatibilità della versione del firmware

L'Allen Bradley 1756-CNB ha diverse versioni firmware. Le versioni precedenti potrebbero non funzionare con il software RSLogix 5000 più recente. Verificare la compatibilità del firmware prima dell'installazione.

Cosa fa Feimu prima della spedizione:

• Ogni 1756-CNB viene testato su una rete di test ControlNet.
• La versione del firmware viene verificata e registrata.
• Se il cliente specifica una versione firmware richiesta, la controlliamo prima della spedizione.
• Se il firmware è troppo vecchio per il sistema del cliente, consigliamo un modulo alternativo (1756-CNBR o 1756-ENBT).

Nota sull'aggiornamento del firmware:Il firmware 1756-CNB non può essere aggiornato sul campo. Viene masterizzato nel modulo in fabbrica. L'unico modo per ottenere una versione più recente è acquistare un modulo con il firmware più recente. Feimu può aiutarti a identificare la versione corretta per il tuo sistema.

Impostazione dell'indirizzo del nodo ed errori comuni

Il 1756-CNB dispone di due selettori rotativi sul pannello frontale. Questi impostano l'indirizzo del nodo. L'impostazione corretta dell'indirizzo del nodo è essenziale per il funzionamento della rete.

Impostazione dell'indirizzo del nodo:

• I due selettori rotativi sono etichettati "TENS" e "UNITS".
• L'interruttore TENS imposta la cifra delle decine (0-9).
• L'interruttore UNITS imposta la cifra delle unità (0-9).
• Indirizzi nodo validi: da 1 a 99.
• Il nodo 0 è riservato al master di rete (scheduler).

Errori comuni:

• Impostando entrambi gli interruttori su 0:Questo non è valido. Il nodo 0 non è consentito per i moduli I/O.
• Indirizzi duplicati:Due moduli con lo stesso indirizzo di nodo sulla stessa rete causano errori di comunicazione.
• Dimenticare di impostare gli interruttori:Il modulo utilizza l'indirizzo predefinito se gli interruttori non sono impostati. Il valore predefinito è 0. Questo non è valido.
• Modifica dell'indirizzo mentre è alimentato:I selettori rotativi vengono letti all'accensione. Modificandoli mentre il modulo è alimentato non cambia l'indirizzo. Spegnere e riaccendere dopo la modifica.

Pratica consigliata:

1. Pianificare tutti gli indirizzi dei nodi prima dell'installazione.
2. Scrivere l'indirizzo del nodo sul modulo con un pennarello indelebile. Questo aiuta la manutenzione futura.
3. Spegnere lo chassis prima di modificare gli indirizzi dei nodi.
4. Lasciare sempre il nodo 0 per lo scheduler di rete.

LED di stato del modulo e diagnostica

Il 1756-CNB ha diversi LED sul pannello frontale. Forniscono informazioni immediate sullo stato senza terminale di programmazione.

Verifica dell'autenticità del prodotto

I moduli Allen Bradley 1756-CNB sono comunemente contraffatti. Utilizza questi controlli per verificare l'autenticità.

• Colore del pannello frontale:I moduli originali utilizzano uno specifico colore beige-grigio coerente con la famiglia ControlLogix. Le contraffazioni hanno spesso una tonalità diversa o una finitura lucida.
• Qualità dell'etichetta:Le etichette originali hanno una stampa permanente con il numero di modello 1756-CNB chiaramente visibile. Le etichette contraffatte spesso presentano testo sfocato o si staccano ai bordi.
• Qualità dell'interruttore rotante:Gli interruttori rotativi originali sono fermi con fermo positivo. Le contraffazioni spesso hanno interruttori allentati o appiccicosi.
• Qualità della porta BNC:Le porte BNC originali sono placcate in oro e si adattano saldamente ai cavi. Le contraffazioni spesso utilizzano connettori di bassa qualità che sono allentati.
• Peso del modulo:Il 1756-CNB autentico pesa circa 0,35 kg. Le contraffazioni spesso sembrano più leggere.
• Adesivo del firmware:I moduli originali hanno un piccolo adesivo che mostra la versione del firmware. Le contraffazioni spesso non hanno questo adesivo.

Se il modulo mostra il LED rosso OK dopo la corretta configurazione, sospetta una contraffazione. Contatta Feimu Technology con foto per la verifica.
