Allen Bradley 1756-IF16

L'acquisizione di segnali analogici industriali presenta spesso sfide pratiche, come segnali deboli suscettibili alle interferenze, fluttuazioni di lettura causate da differenze di potenziale di terra, difficoltà di adattamento a diverse condizioni operative e interruzioni a livello di sistema derivanti da guasti a canale singolo. I moduli analogici standard, spesso limitati da singole modalità operative, scarsa resistenza alle interferenze e adattabilità limitata, spesso non riescono a soddisfare i requisiti di controllo di precisione della produzione. L'Allen Bradley 1756-IF16 affronta questi punti critici attraverso funzionalità come la commutazione di ingresso multimodale, la configurazione dei canali indipendenti e la schermatura e l'isolamento basati su hardware, raggiungendo un equilibrio tra versatilità e prestazioni specializzate.

Sfruttando una vasta esperienza nel settore dei pezzi di ricambio per il controllo industriale, Feimu Technology si concentra sull'approvvigionamento di prodotti originali piuttosto che sulla produzione di hardware. Attraverso rigorose ispezioni in entrata, verifiche standardizzate in uscita e supporto tecnico pratico, aiutiamo i clienti a evitare problemi comuni di approvvigionamento, come merci contraffatte o di qualità inferiore agli standard, problemi di compatibilità e costi di manutenzione elevati, supportando al contempo un'ampia gamma di scenari, tra cui l'integrazione di nuovi sistemi, la sostituzione di apparecchiature legacy e l'espansione della capacità del sistema.

Parametro del prodotto

Architettura hardware interna e progettazione anti-interferenza

1. Conversione A/D ad alta precisione per l'acquisizione di segnali di basso livello

L'Allen Bradley 1756-IF16 è dotato di un chip di conversione A/D ad alta precisione di livello industriale con algoritmi di acquisizione ottimizzati per segnali analogici deboli presenti in ambienti industriali. Cattura accuratamente segnali di tensione e corrente di bassa ampiezza soggetti ad attenuazione, eliminando la distorsione e le fluttuazioni di valore spesso riscontrate nei moduli standard. Ciò garantisce una precisione di acquisizione fondamentale, rendendolo adatto a una varietà di applicazioni di rilevamento e monitoraggio di precisione.

2. Schermatura e isolamento completi per eliminare le interferenze elettromagnetiche

Il modulo utilizza una rigorosa struttura di schermatura e isolamento che separa fisicamente i canali di acquisizione del segnale di campo dai circuiti di controllo logico del PLC. Questo isolamento a livello hardware blocca le interferenze elettromagnetiche provenienti da convertitori di frequenza (VFD), motori ad alta potenza e rumore di linea, risolvendo efficacemente problemi comuni come la deriva del segnale analogico e l'imprecisione dei dati in ambienti operativi complessi.

3. Backplane placcato in oro addensato per una comunicazione stabile

Il connettore del bus backplane presenta un processo di placcatura in oro più spesso, che offre eccellente conduttività, resistenza all'ossidazione e durata contro cicli di accoppiamento ripetuti. Progettato per la compatibilità a lungo termine con i rack ControlLogix, mantiene la comunicazione bus stabile, prevenendo problemi di contatto o interruzioni della comunicazione causate da ripetuti inserimenti/rimozioni o dal funzionamento prolungato in rack obsoleti.

4. Modalità di cablaggio multiple compatibili con vari sensori

Supportando le modalità di cablaggio single-ended, differenziale e ad alta velocità, un singolo modulo può ospitare sensori standard, apparecchiature di rilevamento a lungo raggio e dispositivi di segnale dinamico ad alta velocità. Si adatta a diverse condizioni sul campo senza modifiche hardware, riducendo significativamente la varietà di moduli di ricambio richiesti e alleviando efficacemente la pressione delle scorte.

Scenari applicativi dettagliati per le tre modalità di input

1. Modalità di ingresso single-ended (16 canali)

Adatto per applicazioni standard in cui il sensore e il modulo condividono una massa comune. Consente l'utilizzo di tutti i 16 canali di acquisizione per il massimo utilizzo del canale. Utilizzata principalmente per il controllo generale del processo e l'acquisizione di segnali analogici standard (ad esempio sensori di temperatura), questa è la modalità di cablaggio standard per i progetti di routine.

2. Modalità di ingresso differenziale (8 canali)

Progettato per applicazioni che coinvolgono differenze di potenziale di terra, lunghe distanze di cablaggio o ambienti elettromagnetici complessi. Elimina efficacemente le interferenze del circuito di terra e risolve le fluttuazioni di lettura causate dalla trasmissione su cavo lungo, rendendolo ideale per il rilevamento a lungo raggio all'aperto e il monitoraggio delle apparecchiature in ambienti di officina ad alto rumore.

3. Modalità di ingresso ad alta velocità (4 canali)

Focalizzata su velocità di aggiornamento del segnale ultra elevate, questa modalità è progettata specificamente per segnali dinamici in rapida evoluzione. Soddisfa i severi requisiti in tempo reale di applicazioni come il controllo del movimento e il monitoraggio dei parametri di processo ad alta velocità, garantendo la sincronizzazione del segnale e zero latenza dei dati durante le operazioni ad alta velocità.

Configurazione del software e vantaggi operativi

1. Compatibilità con il software di configurazione tradizionale

Il modulo supporta la configurazione tramite due pacchetti software ufficiali tradizionali: RSLogix 5000 e Studio 5000 Logix Designer. È compatibile con la stragrande maggioranza delle architetture di sistema ControlLogix senza richiedere plug-in adattatori aggiuntivi, garantendo un'integrazione perfetta e l'allineamento con i flussi di lavoro di programmazione e debug standard degli ingegneri.

2. Configurazione del canale granulare e indipendente

Ciascun canale consente la configurazione indipendente del tipo di segnale, dell'intervallo di misurazione, della frequenza del filtro, delle soglie di allarme e dei parametri di calibrazione della scala ingegneristica. Ciò consente un adattamento su misura a diversi sensori e parametri di segnale senza richiedere impostazioni uniformi per l'intera unità, rendendolo ideale per progetti complessi che coinvolgono tipi di sensori misti.

3. Tassi di campionamento personalizzabili per condizioni operative specifiche

Le velocità di aggiornamento del segnale possono essere regolate su richiesta, grazie alle impostazioni RTS (Real-Time Sampling) integrate. Gli ingegneri possono ottimizzare in modo flessibile i parametri in base ai cicli operativi delle apparecchiature sul campo e ai requisiti di precisione del processo, bilanciando l'accuratezza dell'acquisizione dei dati con l'efficienza del sistema per adattarsi a un'ampia gamma di scenari di controllo, dalle applicazioni ad alta velocità a quelle a bassa velocità.

Caso di applicazione industriale reale

In un sistema di automazione del trattamento delle acque reflue, l'Allen-Bradley 1756-IF16 acquisisce segnali analogici in tempo reale dai sensori di pH sul campo e trasmette i dati convertiti ad alta precisione al PLC ControlLogix. Sulla base di parametri di processo preimpostati, il PLC esegue calcoli per controllare automaticamente l'avvio/arresto e la frequenza operativa delle pompe dosatrici, regolando con precisione il livello di pH delle acque reflue. Questo processo di controllo a circuito chiuso completamente automatizzato sostituisce i tradizionali metodi manuali di test e regolazione, riducendo così i costi di manodopera e manutenzione e migliorando significativamente la stabilità e la standardizzazione del processo di trattamento delle acque reflue.

Guida standardizzata alle operazioni sul campo e alla manutenzione

1. Protocolli di manutenzione ordinaria

Il modulo deve essere alloggiato in un armadio elettrico sigillato e asciutto, prestando particolare attenzione alla protezione dall'umidità, poiché l'umidità nell'area dei terminali può facilmente causare una deriva del segnale analogico. Controllare regolarmente il serraggio dei terminali del cablaggio; i segnali analogici sono altamente sensibili alla resistenza dei contatti e connessioni allentate possono portare direttamente ad anomalie dei dati e distorsioni del segnale.

2. Tecniche di risoluzione dei problemi dei canali

Se un singolo canale presenta anomalie nei dati o errori "fuori range", non è necessario sostituire immediatamente il modulo. Invece, scambiare prima il cablaggio dei canali e verificare i parametri di configurazione del software. La maggior parte dei guasti deriva da problemi del sensore, errori di cablaggio o mancata corrispondenza dei parametri; l'esclusione di problemi periferici prima di diagnosticare un guasto hardware previene inutili costi di sostituzione.

3. Requisiti di archiviazione a lungo termine

Per lo smantellamento a lungo termine, scollegare l'alimentazione e pulire la polvere dalla superficie del modulo. Collocare il modulo in una busta antistatica sigillata e conservarlo in un ambiente asciutto, a temperatura controllata, privo di agenti corrosivi e forti interferenze elettromagnetiche. Ciò previene efficacemente l'ossidazione dei pin e il degrado del circuito dovuto all'umidità, garantendo stabilità per l'implementazione futura.

Conformità del cablaggio e passaggi di configurazione del software

1. Specifiche per la selezione della morsettiera

L'Allen Bradley 1756-IF16 non include una morsettiera; un accessorio RTB (morsettiera rimovibile) a 36 pin deve essere selezionato separatamente. I modelli compatibili comuni includono: il 1756-TBCH (morsetto a molla con morsetto a gabbia), che consente un cablaggio rapido senza cacciavite; e 1756-TBS6H (morsetto a vite), adatto per applicazioni di cablaggio industriale standard. La selezione dovrebbe basarsi sulle specifiche esigenze operative e di manutenzione in loco.

2. Procedure di cablaggio standardizzate

Utilizzare cavi schermati a doppini intrecciati per la trasmissione del segnale analogico, mettendo a terra la schermatura del cavo solo su un'estremità del modulo. Mantenere una separazione minima di 30 cm tra i cavi del segnale analogico e le linee elettriche per evitare interferenze provenienti dai circuiti di alimentazione. Utilizzare fili di diametro compreso tra 0,5 e 1,5 mm² (22-16 AWG) con una lunghezza di spelatura standard di 8-10 mm per garantire connessioni sicure e contatti affidabili.

3. Flusso di lavoro di configurazione standard di Studio 5000

Passo 1: aggiungere il modulo 1756-IF16 all'albero di configurazione I/O del software. Passaggio 2: selezionare il tipo di segnale (tensione/corrente) e l'intervallo di misurazione per ciascun canale. Passaggio 3: configurare la modalità di ingresso (single-ended, differenziale o ad alta velocità) in base ai requisiti dell'applicazione. Passaggio 4: abilitare il filtraggio digitale e impostare le soglie di allarme alto/basso secondo necessità. Passaggio 5: scaricare la configurazione nel controller e verificare che le letture dei canali siano normali prima di mettere in funzione il sistema.

Risoluzione dei problemi dell'indicatore di stato LED

1. Stato dell'indicatore PWR (alimentazione).

Una luce verde fissa indica la normale alimentazione del modulo; non è richiesta alcuna azione. Se l'indicatore è spento, non c'è alimentazione; controllare lo stato di alimentazione del sistema ControlLogix e ispezionare la connessione del backplane per allentamenti o guasti.

2. Indicatore di stato "OK".

Una luce verde fissa indica un funzionamento normale e senza anomalie; una luce rossa fissa indica un guasto hardware o un errore di configurazione: provare a spegnere e riaccendere per ripristinare, ma se l'errore persiste, il modulo deve essere sostituito. Una luce lampeggiante indica che il modulo è in modalità "in attesa di configurazione"; è possibile ripristinare il normale funzionamento scaricando l'apposito programma di configurazione.

3. Indicatori di stato del canale

Una luce verde fissa indica la corretta configurazione del canale e l'accurata acquisizione del segnale; una luce rossa fissa indica un segnale fuori range o un'anomalia del canale, che richiede un controllo passo passo della portata del sensore, dello stato del cablaggio e dei parametri di configurazione del software.

Metodi di verifica dell'autenticità

1. Dettagli esterni e dell'alloggiamento

Le unità originali sono dotate dell'alloggiamento standard "greige" (grigio-beige) della serie ControlLogix, caratterizzato da un colore uniforme e da una finitura liscia e di alta qualità; le contraffazioni spesso presentano discrepanze di colore, lucentezza superficiale anomala o struttura ruvida dell'involucro. I moduli originali pesano circa 0,22 kg con una distribuzione uniforme del peso, mentre i moduli contraffatti sono generalmente più leggeri e sembrano fragili o mal costruiti.

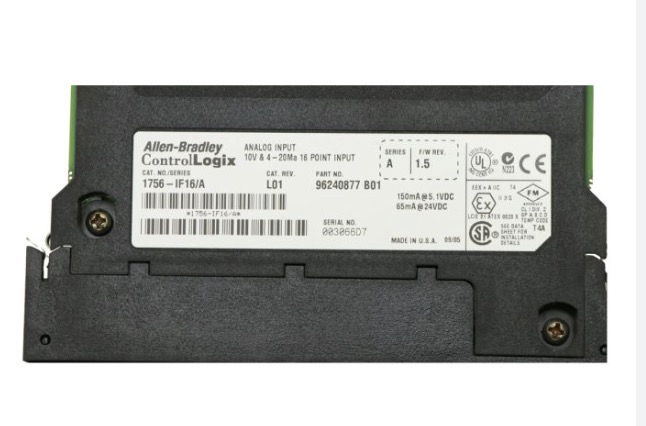

2. Etichetta e dettagli del terminale

Le etichette dei modelli originali presentano una stampa nitida e permanente con bordi lisci e piatti che non si staccano; la morsettiera utilizza il design grigio collegabile del produttore originale, con viti che girano dolcemente senza attaccarsi o strapparsi. Le contraffazioni spesso utilizzano componenti in plastica di qualità inferiore e hardware metallico scarsamente rifinito.

3. Dettagli sui pin del backplane

I pin del backplane originali sono dotati di spessa placcatura in oro e sono ben allineati, dritti e privi di ossidazione o punti neri; le contraffazioni spesso utilizzano perni stagnati che sono soggetti a ossidazione e deformazione, con conseguente scarso contatto nel tempo.

Vantaggi della fornitura tecnologica Feimu

1. Fornitura autentica garantita

Fondata a Jiangmen, Guangdong nel 2005, la nostra azienda ha anni di esperienza nell'esportazione di pezzi di ricambio per il controllo industriale. Forniamo da tempo componenti originali per il controllo industriale di marchi come Rockwell, Siemens, GE e Schneider in oltre 30 paesi in tutto il mondo. Tutte le unità Allen-Bradley 1756-IF16 sono prodotti originali di fabbrica, esenti da rinnovamenti, modifiche o contraffazioni, e sono completamente tracciabili. 2. Test pre-imbarco completi

Ogni modulo viene sottoposto a test effettivi di tensione e corrente prima della spedizione. Verifichiamo l'accuratezza dell'acquisizione dei dati, la stabilità della comunicazione e le funzioni di allarme canale per canale. Aderendo rigorosamente alle specifiche tecniche OEM, evitiamo la spedizione di moduli con difetti latenti, garantendo stabilità e usabilità immediate dopo l'installazione.

3. Consegna rapida dal magazzino

Manteniamo un inventario annuale di moduli analogici della serie ControlLogix. Per soddisfare le esigenze urgenti di manutenzione della fabbrica o di progetti accelerati, offriamo la verifica e la spedizione degli ordini nello stesso giorno, riducendo così al minimo i tempi di fermo delle apparecchiature e prevenendo le perdite associate ai ritardi del progetto.

4. Supporto tecnico esperto

Il nostro team possiede una vasta esperienza con i sistemi ControlLogix, coprendo qualsiasi aspetto, dagli standard di cablaggio e configurazione del software al cambio di modalità e alla risoluzione dei problemi. Possiamo risolvere con precisione i problemi riscontrati durante il funzionamento, come letture anomale, selezione errata della modalità, errori di configurazione e guasti di cablaggio. Garantiamo una risposta alle richieste tecniche entro 12 ore e il completamento del coordinamento commerciale entro 24 ore.

Informazioni sui contatti

E-mail: sales@feimutech.com

WhatsApp: +86 13358323579

Sito web: www.feimuplc.com

Tempo di risposta: richieste tecniche entro 12 ore. Richieste commerciali entro 24 ore.

Domande frequenti

1. Il modulo supporta segnali industriali standard da 4-20 mA?

SÌ. Il modulo è nativamente compatibile con ingressi di corrente da 0-20 mA e può essere configurato tramite il software Studio 5000 per supportare segnali di sensori industriali standard da 4-20 mA, rendendolo completamente adatto per le tipiche applicazioni di acquisizione dati analogiche sul campo.

2. ControlLogix 1756-IF16 supporta la sostituzione a caldo?

SÌ. Questa serie supporta la manutenzione online, consentendo la rimozione e la sostituzione dei moduli senza arrestare il sistema: ideale per la manutenzione delle apparecchiature in ambienti di produzione continua.

3. Le morsettiere sono incluse con l'acquisto del modulo?

No. I moduli e le morsettiere ControlLogix sono venduti separatamente. È necessario selezionare una morsettiera a 36 pin compatibile (come 1756-TBCH o 1756-TBS6H); possiamo fornire il set completo di accessori compatibili.

4. I restanti canali possono funzionare normalmente se un singolo canale si guasta?

Si sconsiglia il funzionamento continuato. Un guasto a canale singolo compromette le prestazioni di isolamento complessive del modulo, creando rischi di cortocircuiti interni e diafonia del segnale. Ciò può compromettere la precisione di acquisizione di altri canali o addirittura causare un guasto totale del sistema; pertanto, il modulo deve essere sostituito tempestivamente per garantire la stabilità del sistema.
