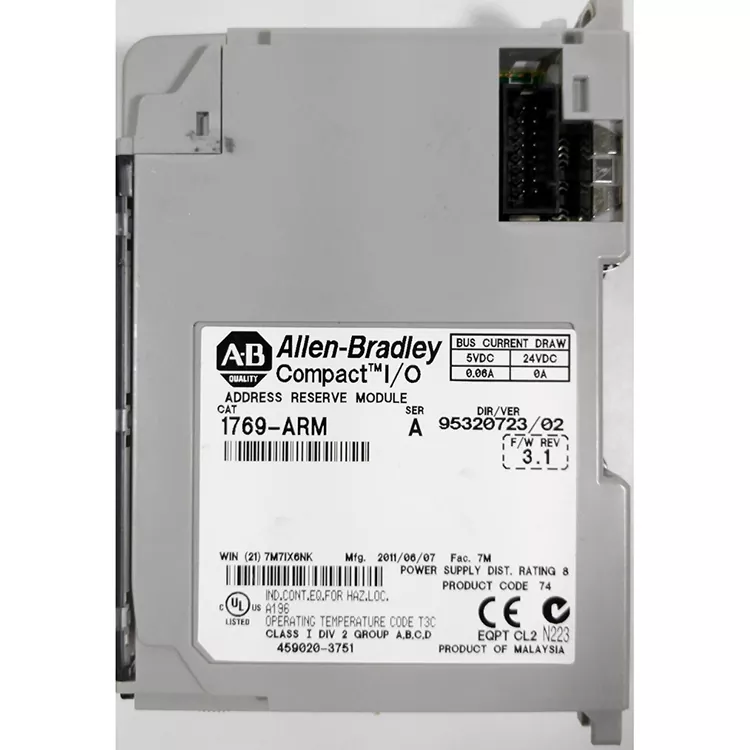

Allen Bradley 1769 ARM viene utilizzato per bloccare l'indirizzo dello slot I/O del rack, garantendo che la configurazione del programma non debba essere modificata durante la sostituzione o l'espansione dell'hardware. È ampiamente utilizzato nel trattamento delle acque, nell'imballaggio e nelle apparecchiature di produzione all'estero con inventario. In qualità di fornitore professionale per i mercati esteri, Feimu Technology esegue l'identificazione del backplane e i test di connessione per tutti i prodotti in entrata, elimina l'invecchiamento dei contatti, i beni ricondizionati e riparati e i beni possono essere installati e utilizzati direttamente, soddisfacendo le esigenze di rapida sostituzione delle fabbriche estere.

Vantaggi fondamentali

Conservare la posizione dell'indirizzo I/O: nei moduli I/O effettivi temporaneamente non installati per mantenere la struttura dell'indirizzo del sistema.

Comoda estensione del sistema: tardi per aumentare il modulo I/O, può ridurre gli effetti della ridistribuzione degli indirizzi.

Facile manutenzione: adatto per siti industriali con moduli temporaneamente rimossi o sostituiti.

Migliora la compatibilità: il programma di controllo esistente aiuta a mantenere la struttura dell'indirizzo I/O.

Struttura interna

In quanto adattatore DeviceNet, l'ADN Allen Bradley 1769 è costituito principalmente da interfacce di comunicazione, circuiti di controllo dell'elaborazione, interfacce bus I/O, circuiti di alimentazione e protezione. Tutte le parti lavorano insieme per completare lo scambio di dati tra la rete DeviceNet e il sistema Compact I/O 1769.

Processo di lavoro:

Rete DeviceNet → Interfaccia di comunicazione → Protocollo/circuito di controllo → Bus I/O 1769 → Modulo I/O → Apparecchiatura di campo

Parametri importanti

Domande frequenti

Q1. Può essere sostituito direttamente con un normale modulo I/O?

No, non può essere semplicemente sostituito. La funzione dell'ARM Allen Bradley 1769 è quella di conservare gli indirizzi, il che è diverso dalle funzioni dei moduli I/O digitali e analogici.

Q2. Il programma PLC può eseguire?

Non posso. Non è una CPU, ma viene utilizzata per la gestione degli indirizzi I/O e la configurazione di sistema del modulo ausiliario.

Q3. Effettivamente canale I/O?

No, la sua funzione principale è conservare la posizione dell'indirizzo e non fornisce I/O digitali o analogici effettivi.

Q4. Quando è necessario utilizzarlo?

Questo modulo può essere utilizzato quando il sistema deve riservare temporaneamente una posizione di indirizzo I/O 1769 o prevede di aggiungere moduli I/O effettivi in ​​un secondo momento.

Q5. Hai bisogno di configurare gli I/O dopo l'installazione?

Dovrebbe essere impostato in base alle esigenze del sistema CompactLogix specifico e della configurazione del controllore, in grado di identificare e confermare correttamente il modulo controllore nella struttura del sistema.

Il processo di ispezione

1. Controllo estetico → Controllare se il guscio, le interfacce, le viti e le etichette sono in buone condizioni.

2. Controllo del modello → Confermare che il modello della targhetta, la serie e le altre informazioni siano coerenti con l'ordine.

3. Test di alimentazione → Controllare la spia e lo stato di funzionamento del modulo.

4. Test di comunicazione → Accedere alla rete DeviceNet per confermare che la comunicazione e lo scambio di dati I/O siano normali.

5. Verifica del software → Utilizzare il software Rockwell per verificare l'identificazione e lo stato di guasto dell'apparecchiatura.

6. Registrare i risultati → Scattare foto dell'oggetto materiale, della targhetta e del processo di test, compilare il registro dell'ispezione e imballare la merce per la consegna.

Campi di applicazione

Linea di produzione automatica: riservare in futuro la posizione di espansione degli I/O, utile in seguito per aumentare i sensori e gli attuatori.

Attrezzatura per l'imballaggio: attrezzatura in fase di progettazione dell'indirizzo I/O riservato, in ritardo per ridurre gli aggiornamenti hardware all'influenza del programma di controllo.

Sistema di trasporto del materiale: riservare le posizioni dei moduli per la successiva aggiunta di punti di rilevamento, convertitori di frequenza o attuatori.

Aggiornamento dell'attrezzatura meccanica: rimuovere i vecchi moduli o mancare temporaneamente i moduli sostitutivi e mantenere la struttura dell'indirizzo I/O originale.

Sistemi di controllo CompactLogix di grandi dimensioni: da utilizzare per layout I/O standardizzati per facilitare l'espansione e la manutenzione delle apparecchiature.

Casi e valutazioni dei clienti

Un produttore estero di apparecchiature per il trattamento dell'acqua, il modulo ARM 1769 configurato dalla fabbrica originale è stato danneggiato e gli indirizzi I/O sono stati spostati dopo la rimozione, provocando l'allarme continuo dell'apparecchiatura. Hanno acquistato il modulo originale testato e misurato da Feimu Technology, hanno completato la consegna transfrontaliera e la mappatura I/O è stata ripristinata, eliminando l'allarme dell'apparecchiatura.

Il cliente: questo modulo di conservazione degli indirizzi è difficile da acquistare. I prodotti sono stati sottoposti a test completi e non richiedono modifiche al programma per risolvere i nostri errori di mappatura I/O.

Perché scegliere noi

Concentrarsi sulla fornitura globale di pezzi di ricambio rari per la serie Rockwell Compact I/O, controllare rigorosamente le fonti di approvvigionamento e impedire la fuoriuscita di prodotti contraffatti e ricondizionati. Ogni articolo viene fornito con un record di prova e supporta la logistica internazionale multicanale. Può essere abbinato a un set completo di documenti doganali per il commercio estero. Avendo familiarità con gli scenari di manutenzione delle apparecchiature all'estero, può fornire risposte tecniche di base per aiutare i clienti esteri a risolvere rapidamente i guasti anomali degli slot e a ridurre i tempi di fermo delle apparecchiature.

Processo di installazione

1. Conferma del sistema: verificare che Allen Bradley 1769 ARM sia compatibile con il sistema I/O CompactLogix 1769.

2. Spegnimento del sistema: spegnere l'alimentazione del controller e del sistema I/O.

3. Determinare la posizione di installazione: secondo la pianificazione dell'indirizzo I/O originale, sarà 1769 - ARM installato nella posizione specificata.

4. L'installazione del modulo: sul connettore bus 1769, modulo push e bloccaggio delle istituzioni fisse.

5. Controllare la connessione, assicurarsi che il modulo e i moduli 1769 adiacenti siano collegati saldamente.

6. Accendere il sistema: ripristinare l'alimentazione e verificare lo stato del controller e degli I/O.

7. Verifica della configurazione: utilizzare il software Rockwell corrispondente per verificare la struttura I/O e la configurazione degli indirizzi per confermare il normale funzionamento del sistema.

Vita utile

Allen Bradley 1769 ARM appartiene alla serie CompactLogix 1769 di moduli di controllo industriale, utilizzati principalmente per la conservazione degli indirizzi I/O, ed è progettato per il funzionamento a lungo termine in ambienti di automazione industriale. La sua durata effettiva è influenzata dalle condizioni di lavoro, dalle condizioni di installazione e dalle situazioni di manutenzione.

Durata di progettazione: utilizzando una progettazione elettronica di livello industriale, è adatta per il funzionamento continuo del sistema di controllo automatico.

Ciclo di servizio tipico: in condizioni di temperatura, umidità e ambiente elettrico stabili, può supportare il funzionamento continuo per molti anni.

I fattori che influenzano la vita:

Condizioni di temperatura interna del quadro elettrico e di dissipazione del calore

Ambiente polveroso, umido e con gas corrosivo

Stabilità dell'alimentazione e scosse elettriche

Modulo da installare e manutenere
