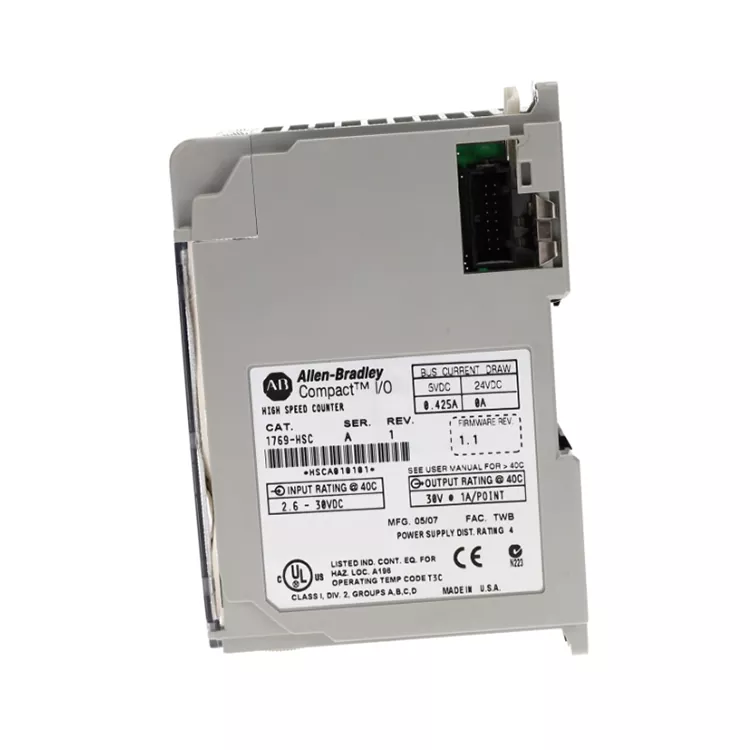

Allen Bradley 1769HSC

L'encoder con interfaccia HSC Allen Bradley 1769 e il sensore di impulsi vengono utilizzati per ottenere la misurazione della velocità, la misurazione della lunghezza e il controllo della posizione. Sono ampiamente applicati negli imballaggi all'estero, nella lavorazione dei materiali e nelle apparecchiature automatizzate di tipo trasporto per la gestione dell'inventario. Feimu Technology, in qualità di fornitore professionale rivolto ai mercati esteri, ha completato tutti i test completi di acquisizione degli impulsi e del bus backplane per il modulo di stoccaggio. Elimina i beni obsoleti e ricondizionati dai canali di input e i beni in entrata possono essere installati e sostituiti direttamente per soddisfare le esigenze di riparazione rapida delle fabbriche estere.

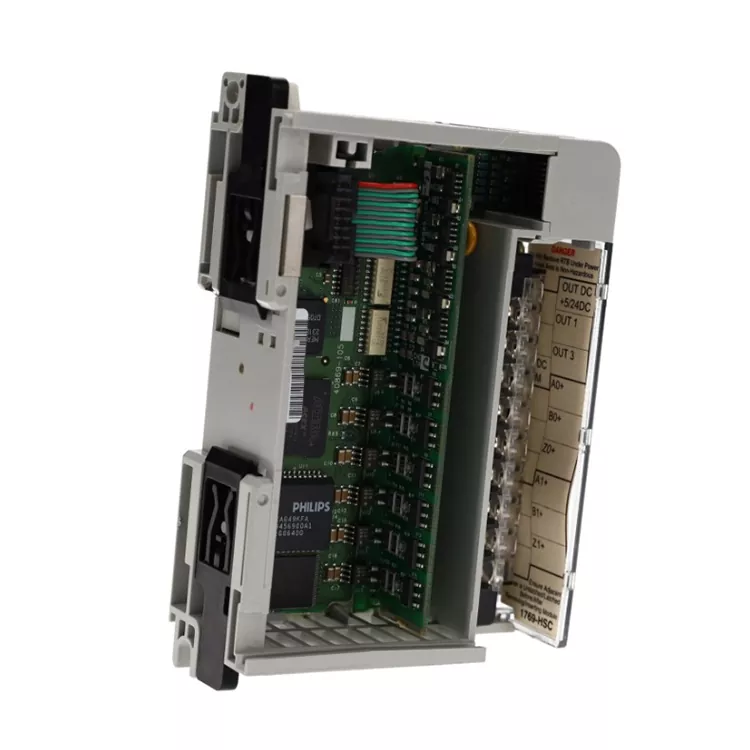

Struttura interna

Allen Bradley 1769 HSC è un modulo contatore ad alta velocità della serie CompactLogix 1769. Adotta un design strutturale di acquisizione del segnale ad alta velocità + elaborazione dati + comunicazione bus 1769 internamente e viene utilizzato per completare l'acquisizione del segnale a impulsi, l'elaborazione del conteggio e lo scambio di dati del controller.

1. Circuito di interfaccia di ingresso ad alta velocità

2. Unità di elaborazione del conteggio ad alta velocità

3. Microprocessore/unità logica di controllo

4. Unità di memorizzazione dei dati e cache

5. Interfaccia bus 1769

6. Circuito di gestione e protezione dell'alimentazione

Flusso di elaborazione dei dati

Encoder/apparecchiatura a impulsi → Interfaccia di ingresso ad alta velocità → Unità di elaborazione di conteggio → Cache dati e diagnosi → Interfaccia bus 1769 → Controllore CompactLogix

Vantaggio fondamentale

Capacità di conteggio ad alta velocità: in grado di elaborare segnali di impulsi ad alta velocità, adatti per apparecchiature di produzione ad alta velocità.

Acquisizione dati in tempo reale: riduce il ritardo di scansione del PLC, migliora la precisione di conteggio e rilevamento della posizione.

Supporto per applicazioni encoder: può essere collegato a encoder incrementali per ottenere feedback di velocità e posizione.

Riduce il carico della CPU: il modulo completa in modo indipendente le attività di conteggio ad alta velocità, migliorando la velocità di risposta del sistema.

Comodità di integrazione CompactLogix: può essere installato direttamente nel sistema I/O 1769, semplificando la progettazione del sistema.

Parametri importanti

Procedura di installazione

1. Conferma del sistema → Confermare che Allen Bradley 1769 HSC è compatibile con il sistema di controllo CompactLogix 1769 e che il controllore supporta questo modulo.

2.Scollegare l'alimentazione → Spegnere il PLC, il modulo di alimentazione e il sistema I/O per evitare danni causati dall'installazione sotto tensione.

3.Determinare la posizione di installazione, in base al piano I/O del sistema, installare 1769 HSC nei moduli I/O 1769 della posizione specificata.

4.L'installazione del modulo e l'allineamento del connettore bus 1769, il modulo nei moduli adiacenti, il fermo della scheda del modulo di bloccaggio, assicurano che la connessione meccanica sia salda.

5. Cablaggio sul campo → Collegare i segnali di ingresso come encoder e sensori di impulsi in base al tipo di apparecchiatura e assicurarsi che l'alimentazione, la linea del segnale e la linea schermata siano collegate correttamente.

6.La configurazione del software -> in RSLogix aggiungendo il modulo 1769-5000/Studio 5000 HSC, imposta la modalità di ingresso, i parametri di conteggio e la configurazione della comunicazione.

7.Test per ripristinare l'alimentazione, il sistema è acceso tramite l'indicatore di stato del modulo e il controller per controllare le informazioni diagnostiche.

8.Verifica funzione → Immettere i segnali di impulso e verificare se il valore di conteggio, il feedback di posizione e la comunicazione dei dati sono normali.

Perché scegliere noi

Feimu Technology fornisce i pezzi di ricambio per il controllo industriale Rockwell fuori produzione e rari a livello globale. Per i moduli di conteggio ad alta velocità come 1769 HSC, controlla rigorosamente la fornitura ed esclude assolutamente moduli difettosi rimessi a nuovo o riparati.

Ogni pezzo in uscita viene completato prima che il modulo di acquisizione del segnale a impulsi, la misurazione online del bus backplane, eviti l'invecchiamento del canale, il conteggio degli impulsi e altri errori recessivi, insieme ai record di test corrispondenti.

Supportiamo varie soluzioni logistiche internazionali e possiamo fornire una serie completa di documenti di dichiarazione doganale per il commercio estero.

Conosciamo i punti critici della manutenzione delle vecchie apparecchiature Compact I/O all'estero e possiamo fornire assistenza tecnica di base per aiutare i clienti a gestire rapidamente i guasti in loco relativi alla misurazione e al conteggio della velocità, minimizzando i tempi di fermo delle apparecchiature e riducendo il più possibile le perdite di produzione.

Domande frequenti

Q1. A quali tipi di rilevamento del segnale si applica principalmente?

Viene utilizzato principalmente per impulsi encoder, impulsi di interruttori di prossimità, segnali di misurazione della velocità e altre acquisizioni di segnali di impulsi digitali ad alta velocità.

Q2. Qual è la differenza con il normale modulo di ingresso della quantità digitale?

Il modulo di ingresso digitale ordinario dipende dai segnali di elaborazione del ciclo di scansione del PLC e 1769-HSC dispone di capacità di elaborazione di conteggio ad alta velocità indipendenti, può rispondere rapidamente ai cambiamenti di impulsi ad alta velocità e migliorare la precisione del conteggio.

Q3. Supporta l'applicazione del codificatore?

Supporto. Il modulo può essere utilizzato nell'acquisizione del segnale dell'encoder incrementale, nella realizzazione del rilevamento della posizione, nella misurazione della velocità e nel controllo del movimento delle funzioni ausiliarie.

Q4. Qual è la possibile causa del conteggio anomalo?

La frequenza del segnale di ingresso supera l'intervallo di capacità del modulo;

Errore di connessione dell'encoder;

L'errore di configurazione del modello di input;

Una cattiva messa a terra della schermatura può causare interferenze nel segnale;

I parametri di configurazione I/O non corrispondono.

Q5. Cosa succede se il PLC non viene riconosciuto dopo l'installazione?

Il modulo è installato correttamente sul bus I/O 1769;

Se il modello del modulo viene aggiunto alla configurazione I/O del controller;

Se la connessione bus è forte;

Se la versione del controller e la compatibilità del modulo soddisfano i requisiti.

Caso e valutazione del cliente

Una fabbrica di apparecchiature di elaborazione Allen Bradley all'estero ha riscontrato un guasto al modulo HSC Allen Bradley 1769 e il conteggio delle apparecchiature era spesso errato, causando frequenti allarmi sulla linea di produzione. Sono stati acquistati i moduli originali qualificati da Feimu Technology e, dopo la sostituzione della merce transfrontaliera, l'acquisizione degli impulsi è tornata alla normalità e l'apparecchiatura non ha presentato alcun disturbo di conteggio.

Valutazione del cliente: è difficile trovarlo sul modulo di conteggio ad alta velocità, l'arrivo diretto della merce può aiutarci a risolvere il problema: le apparecchiature di conteggio non possono essere il grosso problema.
