AllenBradley2711P-T6C20Dè un'interfaccia uomo-macchina industriale compatta progettata per gli operatori che necessitano di accesso diretto allo stato della macchina, ai parametri di processo e alle funzioni di controllo.FeimuLa tecnologia fornisce questo terminale PanelView Plus 600 per applicazioni di automazione industriale in cui l'interazione affidabile con l'operatore, il montaggio compatto a pannello e l'integrazione consolidata Allen-Bradley sono considerazioni importanti.

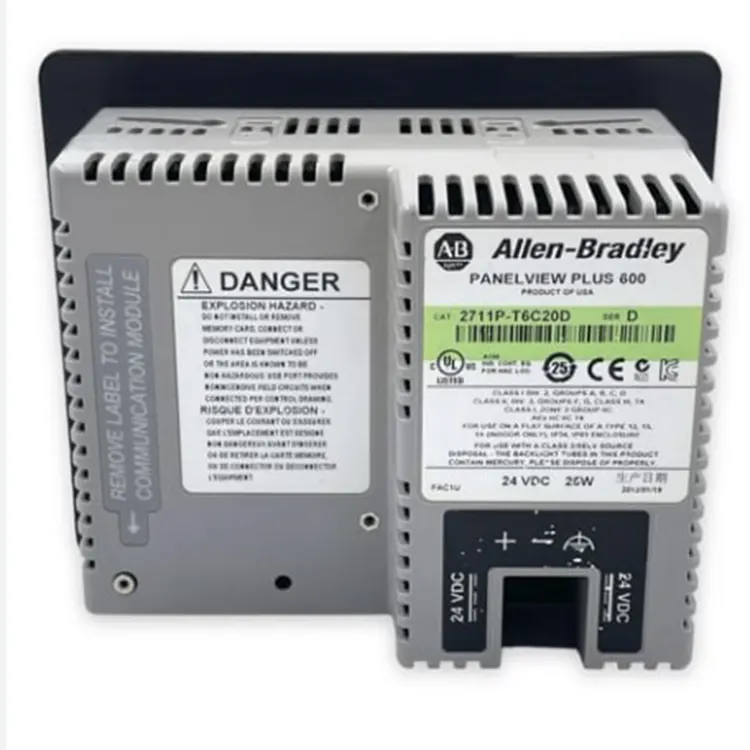

L'Allen Bradley 2711P-T6C20D è un'interfaccia operatore PanelView Plus 600 dotata di display a colori da 5,7 pollici, risoluzione 640 × 480, funzionamento con touchscreen e tastierino e funzionalità di comunicazione seriale. Il suo formato compatto lo rende adatto per armadi elettrici dove lo spazio di installazione è limitato. Questo articolo spiega le specifiche principali, le funzioni di comunicazione, gli scenari applicativi, le considerazioni sull'installazione, le pratiche di manutenzione e i punti di acquisto per aiutare gli ingegneri dell'automazione e i team di manutenzione a valutare il terminale in modo più efficiente.
Sommario
1. Cos'è l'Allen Bradley 2711P-T6C20D?
2. Specifiche tecniche principali
3. Perché questo HMI è adatto al controllo industriale?
4. Dove può essere utilizzato?
5. Come funziona il suo sistema di comunicazione?
6. Cosa dovrebbero controllare gli acquirenti prima dell'acquisto?
7. Consigli per la manutenzione e il funzionamento
Cos'è l'Allen Bradley 2711P-T6C20D?
L'Allen Bradley 2711P-T6C20D appartiene alla famiglia PanelView Plus 600 di terminali operatore industriali. Combina un display TFT a colori con touchscreen e input da tastiera, consentendo agli operatori di monitorare le condizioni delle apparecchiature e interagire con le applicazioni di controllo direttamente dal pannello della macchina.
Il display da 5,7 pollici e la struttura con montaggio a pannello forniscono una soluzione pratica per le applicazioni in cui non è necessario un pannello operatore di grandi dimensioni o dove lo spazio nel quadro elettrico è limitato. Il modello è inoltre progettato attorno ai flussi di lavoro dell’automazione industriale piuttosto che all’elaborazione generica, rendendo l’interfaccia adatta per il monitoraggio delle macchine e le attività di impostazione dei parametri.
Secondo le informazioni sul prodotto disponibili, il terminale supporta il software FactoryTalk View Machine Edition e fornisce interfacce di comunicazione DH-485 e RS-232. Queste caratteristiche lo rendono particolarmente rilevante per le installazioni di automazione esistenti che utilizzano controllori Allen-Bradley compatibili e architetture di comunicazione seriale.
Quali sono le specifiche tecniche principali?
Comprendere le specifiche è essenziale prima di sostituire un'interfaccia HMI esistente o progettare un nuovo pannello di controllo. La tabella seguente riassume i principali parametri previsti per questo modello.
| Parametro | Specifica |
|---|---|
| Serie di prodotti | PanelView Plus 600 |
| Display | TFT a colori da 5,7 pollici |
| Risoluzione | 640×480 VGA |
| Metodo di immissione | Touchscreen + tastiera |
| Tasti funzione | 20 tasti funzione |
| Comunicazione | DH-485 e RS-232 |
| Alimentazione elettrica | 18–32 V CC |
| Consumo energetico massimo | 30 W |
| Software di programmazione | Edizione FactoryTalk View Machine |
| Montaggio | Montaggio a pannello |
| Temperatura operativa | Da 0°C a 55°C |
| Temperatura di conservazione | Da -40°C a 85°C |
La documentazione Rockwell Automation per la più ampia famiglia PanelView Plus 6 identifica anche il terminale touch serie 600 come un dispositivo compatto montato su pannello, con un ritaglio touch di circa 123 × 156 mm e una profondità integrata di 68 mm. Verificare sempre l'esatta configurazione del catalogo e la documentazione tecnica attuale prima di progettare una sostituzione o un aggiornamento.
Perché questo HMI è adatto al controllo industriale?
Installazione compatta per armadi con spazio limitato
Uno dei vantaggi pratici di un terminale da 5,7 pollici è il suo ingombro relativamente ridotto. Nei macchinari compatti, nelle apparecchiature di produzione e negli armadi elettrici retrofit, gli ingegneri potrebbero non avere spazio sufficiente per un HMI di grande formato. Un'interfaccia operatore più piccola può fornire le necessarie funzioni di monitoraggio e controllo senza richiedere una riprogettazione sostanziale dell'armadio.
Ingresso doppio operatore
La combinazione di touchscreen e tasti fisici offre flessibilità durante il funzionamento. L'interazione touch può essere utilizzata per schermate grafiche e selezione dei parametri, mentre i tasti funzione fisici possono fornire accesso diretto ai comandi utilizzati di frequente.
- Accesso diretto alle funzioni operative utilizzate di frequente
- Monitoraggio grafico del processo attraverso il display a colori
- Adatto per interfacce di parametrizzazione
- Pratico per postazioni operatore industriali
Comunicazione industriale consolidata
Le interfacce DH-485 e RS-232 possono essere utili nei sistemi di automazione esistenti che si basano sulla comunicazione seriale. Ciò è particolarmente importante per i progetti di manutenzione in cui la sostituzione di un HMI non dovrebbe richiedere modifiche inutili al PLC circostante o all'architettura di controllo.
Dove può essere utilizzato?
Il terminale può essere preso in considerazione per una vasta gamma di ambienti di automazione industriale in cui gli operatori necessitano di un'interfaccia locale per lo stato della macchina e i parametri di controllo. Le applicazioni tipiche includono:
- Macchinari di produzione e assemblaggio
- Attrezzature per la lavorazione di alimenti e bevande
- Sistemi di trattamento dell'acqua
- Attrezzature per l'imballaggio e la movimentazione dei materiali
- Linee di produzione automobilistica
- Armadi di controllo industriali
- Progetti di retrofit di macchine
- Applicazioni sostitutive dell'HMI legacy
Ad esempio, una macchina di produzione compatta può utilizzare l'HMI per visualizzare lo stato operativo, gli allarmi, i valori di processo e i parametri dell'apparecchiatura. Gli operatori possono quindi interagire con la macchina localmente invece di dipendere da un terminale di computer separato.
Per i progetti di retrofit, tuttavia, è necessario verificare attentamente la compatibilità delle applicazioni. Il protocollo del controller, il file dell'applicazione esistente, la configurazione della comunicazione, il firmware, i requisiti elettrici e il ritaglio del pannello devono essere tutti esaminati prima dell'acquisto.
Come funziona il suo sistema di comunicazione?
La compatibilità della comunicazione è uno dei fattori più importanti nella scelta di un HMI industriale. La configurazione 2711P-T6C20D è associata alla comunicazione DH-485 e RS-232, consentendogli di funzionare all'interno di architetture di controllo legacy idonee.
Comunicazione DH-485
DH-485 è stato ampiamente utilizzato per la comunicazione tra controller Allen-Bradley compatibili e interfacce operatore. In un sistema esistente, i tecnici devono verificare il modello del controller, l'indirizzamento dei nodi, i parametri di comunicazione, i requisiti dei cavi e la topologia di rete prima di collegare l'HMI.
Comunicazione RS-232
RS-232 fornisce un metodo di comunicazione seriale punto a punto che può essere utile per la configurazione, la programmazione o la comunicazione con dispositivi esterni compatibili. Le impostazioni di comunicazione effettive dovrebbero essere determinate dall'applicazione specifica e dall'apparecchiatura collegata.
Integrazione con FactoryTalk View ME
FactoryTalk View Machine Edition è una parte importante dell'ecosistema PanelView Plus. Gli sviluppatori di applicazioni possono creare schermate operatore, allarmi, tag, strutture di navigazione e interfacce di controllo per i terminali supportati. Prima di trasferire un'applicazione esistente, gli ingegneri dovrebbero verificare le versioni e la compatibilità del software anziché dare per scontato che ogni progetto FactoryTalk possa essere trasferito senza modifiche.
Cosa dovrebbero controllare gli acquirenti prima dell'acquisto?
I componenti per l'automazione industriale richiedono più di una semplice corrispondenza del numero di modello. Una corretta valutazione dell'acquisto dovrebbe considerare sia la compatibilità tecnica che le condizioni di fornitura.
1. Confermare il numero di catalogo esatto
I terminali PanelView Plus possono avere numeri di modello simili ma differire per dimensioni del display, interfacce di comunicazione, configurazione degli ingressi o altre caratteristiche. Confermare il numero di catalogo completo confrontandolo con la targhetta esistente e la documentazione dell'applicazione.
2. Verificare la compatibilità elettrica
Controllare l'intervallo di ingresso CC richiesto, il consumo energetico, la disposizione di messa a terra e l'alimentazione dell'armadio. Una sostituzione dovrebbe essere elettricamente compatibile con il sistema di controllo esistente.
3. Controllare le dimensioni meccaniche
Le dimensioni del ritaglio del pannello e la profondità di montaggio sono particolarmente importanti per le applicazioni di retrofit. Un terminale può essere elettricamente compatibile ma richiedere comunque la modifica del cabinet se le sue dimensioni fisiche differiscono dall'unità esistente.
4. Verificare i requisiti di comunicazione
Confermare se l'applicazione dipende da DH-485, RS-232 o da un'altra architettura di comunicazione. L'hardware di comunicazione da solo non garantisce la compatibilità delle applicazioni; è inoltre necessario considerare la configurazione del software e del controller.
5. Valutare le condizioni e la tracciabilità del prodotto
Quando acquistano apparecchiature di automazione preesistenti, gli acquirenti devono chiarire se l'unità è nuova, rinnovata, usata o fornita nella confezione originale. Numeri di serie, etichette, fotografie, procedure di test e termini di garanzia possono fornire informazioni aggiuntive per le decisioni di approvvigionamento.
Come possono gli operatori mantenere il terminale?
Una semplice manutenzione preventiva può aiutare a preservare l'usabilità dell'HMI e ridurre i problemi operativi evitabili. Le pratiche consigliate includono:
- Pulisci lo schermo con un panno morbido e asciutto.
- Evitare oggetti appuntiti che potrebbero danneggiare la superficie del touchscreen.
- Mantenere i percorsi di ventilazione dell'armadio liberi da polvere eccessiva.
- Ispezionare cavi e connettori durante la manutenzione programmata.
- Monitorare comportamenti insoliti di visualizzazione, tocco o comunicazione.
- Eseguire il backup dei file importanti dell'applicazione HMI e delle informazioni di configurazione.
- Seguire la documentazione di servizio del produttore applicabile per la sostituzione della batteria e altri interventi di manutenzione interna.
Per le apparecchiature che non sono più supportate o che si stanno avvicinando alla fine della loro vita utile, è particolarmente utile mantenere una strategia di backup documentata. Conservare i file dell'applicazione, le impostazioni di comunicazione, le informazioni sul cablaggio e i registri delle parti di ricambio può rendere la risoluzione dei problemi futura notevolmente più efficiente.
Domande frequenti su AllenBradley2711P-T6C20D
Che tipo di dispositivo è Allen Bradley 2711P-T6C20D?
Si tratta di un'interfaccia operatore industriale della famiglia PanelView Plus 600. Fornisce un display locale e un'interfaccia di input per il monitoraggio e l'interazione con apparecchiature di automazione compatibili.
Qual è la dimensione del display di questo modello?
Il modello è specificato con display TFT a colori da 5,7 pollici e risoluzione VGA 640 × 480 nelle informazioni sul prodotto recensite per questo articolo.
Supporta il funzionamento del touchscreen?
SÌ. La configurazione utilizza l'input del touchscreen insieme al funzionamento della tastiera fisica/tasti funzione, consentendo agli operatori di utilizzare controlli sia grafici che fisici.
Quali interfacce di comunicazione sono associate a questo modello?
Le informazioni sul prodotto Feimu identificano la comunicazione DH-485 e RS-232. Gli acquirenti devono verificare l'esatta configurazione hardware rispetto alla targhetta e alla documentazione tecnica applicabile prima dell'installazione.
Quale software viene utilizzato per programmare il terminale?
Le informazioni sul prodotto identificano FactoryTalk View Machine Edition come ambiente di programmazione. È necessario verificare la compatibilità della versione del software durante la migrazione di un'applicazione esistente.
Questo modello è adatto per progetti di retrofit?
Può essere preso in considerazione per idonee applicazioni di retrofit, in particolare laddove il sistema esistente utilizza già l'architettura di comunicazione compatibile PanelView e Allen-Bradley. I tecnici devono verificare la compatibilità elettrica, meccanica, di comunicazione, firmware e software prima della sostituzione.
Conclusione: come valutare questo HMI industriale?
L'Allen Bradley 2711P-T6C20D combina un'interfaccia operatore compatta da 5,7 pollici, touchscreen e input da tastiera, capacità di comunicazione industriale e compatibilità con l'ecosistema PanelView Plus. Il suo formato compatto può essere utile per i pannelli di controllo delle macchine, la manutenzione di sistemi preesistenti e le applicazioni di retrofit in cui lo spazio nell'armadio e l'architettura di comunicazione esistente sono considerazioni importanti.
Per l'approvvigionamento, i passaggi più importanti consistono nel confermare il numero di catalogo completo, le specifiche tecniche, le dimensioni fisiche, i requisiti di comunicazione, la compatibilità del software e le condizioni del prodotto. Feimu Technology fornisce informazioni sui prodotti e supporto per l'approvvigionamento dei clienti che valutano componenti per l'automazione industriale. Se stai verificando disponibilità, compatibilità, prezzi o opzioni di sostituzione per il tuo progetto di automazione,contattaciper discutere le vostre esigenze e ricevere dettagli sul prodotto e assistenza per l'acquisto.
