Allen Bradley 1769 IQ32

L'Allen Bradley 1769 IQ32 è un modulo di ingresso digitale CC ad alta densità a 32 punti. È adatto per la raccolta di interruttori di prossimità e segnali di sensori fotoelettrici in applicazioni su larga scala ed è ampiamente utilizzato nelle linee di assemblaggio automobilistico all'estero, nel trasporto di materiali e nelle linee di produzione di lavorazione automatizzata. Feimu Technology è stata profondamente coinvolta nel campo del controllo industriale estero ed è un fornitore globale affidabile di pezzi di ricambio.

Tutti i moduli in ingresso sono sottoposti al rilevamento sequenziale del segnale del canale e al test online del bus backplane. Tutti i prodotti difettosi con danni al canale, invecchiamento latente o riparazioni vengono rigorosamente selezionati. Non è necessario eseguire ulteriori debug all'arrivo e possono essere installati e sostituiti direttamente, soddisfacendo pienamente i requisiti di utilizzo delle fabbriche estere per la manutenzione di emergenza e la rapida ripresa della produzione.



Vantaggio fondamentale

Ingresso ad alta densità a 32 punti: un singolo modulo può raccogliere più segnali in loco, riducendo il numero di moduli e lo spazio di installazione.
Risparmia spazio nel quadro elettrico: adatto per apparecchiature di automazione con un gran numero di punti I/O.
Funzionamento stabile e affidabile: design di livello industriale, adatto per ambienti di funzionamento continuo a lungo termine.
Compatibilità del sistema CompactLogix: può essere integrato direttamente nell'architettura I/O 1769.
Manutenzione semplice: struttura modulare, che facilita la sostituzione e l'espansione.



Procedura di trattamento dei dati

Segnale di ingresso 24 V CC in loco → interfaccia terminale di ingresso → circuito di protezione/filtraggio → circuito di isolamento fotoelettrico → unità di rilevamento dello stato di ingresso → modulo di elaborazione dati → interfaccia bus 1769 → controllore CompactLogix

Parametri importanti



Parametro	Specifica
Modello	1769 IQ32
Serie	CompactLogix 1769
Tipo di prodotto	Modulo di ingresso CC digitale
Tipo di ingresso	Ingresso digitale CC
Numero di ingressi	32 punti
Tensione di ingresso nominale	24 V CC
Intervallo di tensione operativa	10 ~ 30 V CC
Corrente in ingresso	ca. 4,3 mA a 24 V CC
Tempo di ritardo in ingresso	ca. 8 ms (ON/OFF)
Tensione di isolamento	75 V CC (isolamento continuo)
Sistema I/O	1769 I/O compatti
Consumo energetico	ca. 115 mA a 5,1 V CC
Metodo di installazione	Montaggio su guida DIN o su pannello
Metodo di comunicazione	Attraverso il bus I/O compatto 1769

Perché scegliere noi

Mentre la maggior parte dei fornitori sul mercato esegue solo una semplice selezione estetica, Feimu Technology, in qualità di fornitore globale di pezzi di ricambio AB fuori produzione, ha stabilito standard di test esclusivi per moduli di ingresso ad alta densità come Allen Bradley 1769 IQ32.

Eliminiamo parti ricondizionate e riparate con canali di invecchiamento o punti malfunzionanti. Prima che ciascun modulo lasci il magazzino, completiamo la verifica del bus backplane ed effettuiamo test di accensione punto per punto a 32 canali per prevenire frequenti rischi in loco come perdita di segnale e punti che non rispondono. Forniamo anche registrazioni complete dei test con la merce. È compatibile con i processi di approvvigionamento all'estero, supporta più canali di trasporto internazionali e può fornire una serie completa di documenti di dichiarazione doganale.

Abbiamo approfondito la manutenzione del sistema obsoleto Compact I/O e possiamo fornire riferimenti tecnici di base per aiutare i clienti a gestire rapidamente i guasti del segnale di ingresso digitale, riducendo al minimo le perdite di tempi di inattività non pianificati.



Domande frequenti

Q1. Quali dispositivi in ​​loco si possono collegare?

Sensori fotoelettrici;
Interruttori di prossimità;
Interruttori di finecorsa;
Interruttori a pulsante;
Dispositivi di uscita a relè;
Segnali di feedback sul funzionamento dell'apparecchiatura.

Q2. Come gestire lo stato anomalo del punto di ingresso?

Verificare in loco l'alimentazione a 24V DC;
Verificare se il cablaggio dei terminali di ingresso è corretto;
Controllare lo stato dell'uscita del sensore;
Controllare il collegamento del terminale comune;
Eliminare le interferenze elettromagnetiche in loco.

Q3. Come risolvere se il PLC non riesce a riconoscere?

Confermare la corretta posizione di installazione del modulo;
Verificare il collegamento del bus 1769;
Controllare la configurazione del modulo Studio 5000 / RSLogix 5000;
Visualizza le informazioni diagnostiche del controller.

Q4. Supporta l'input ad alta velocità?

Il 1769 IQ32 viene utilizzato principalmente per l'acquisizione generale di input di quantità digitali. Se sono necessarie applicazioni con impulsi o conteggi ad alta velocità, è necessario selezionare un modulo di ingresso ad alta velocità dedicato.

Q5. Come migliorare la stabilità del sistema?

Utilizzare un alimentatore stabile da 24 V CC;
Tenere le linee del segnale in ingresso lontane dai cavi di alimentazione;
Fai un buon lavoro di messa a terra e schermatura;
Controllare regolarmente la tenuta dei terminali.

Dopo aver ricevuto la merce giudizio di autenticità

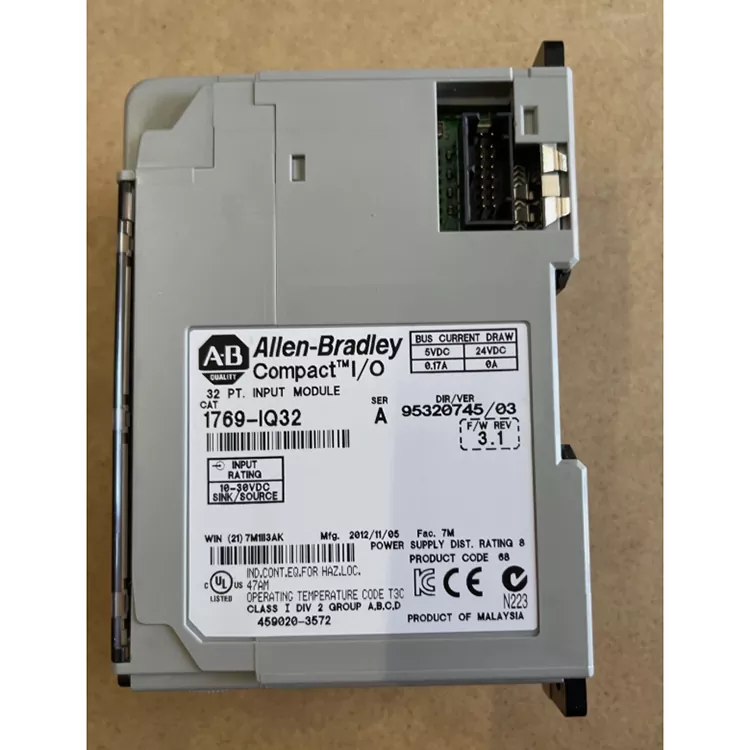

Controllo dell'etichetta:
Confermare che il modello 1769 IQ32, l'identificazione Allen Bradley, il numero di serie, il numero del prodotto e le informazioni sul lotto siano chiari e completi. I dati ufficiali mostrano che il modello è un modulo di ingresso digitale a 32 punti da 24 V CC, che può essere utilizzato come base per il controllo dei parametri.
Ispezione dell'aspetto:

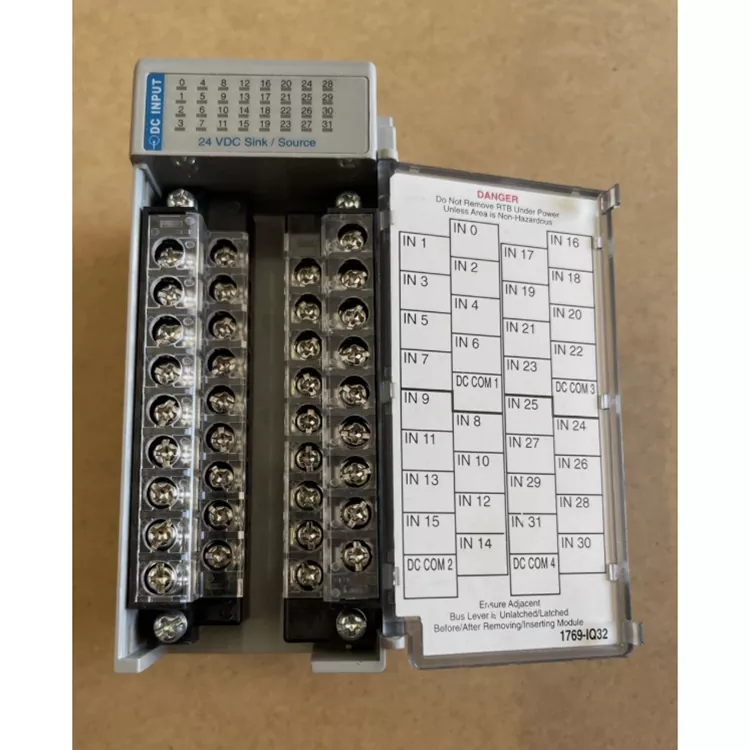

Controlla se l'alloggiamento, il coperchio del terminale, i fermagli e le viti dell'Allen Bradley 1769 IQ32 sono in buone condizioni e non ci sono tracce di smontaggio, restauro, ablazione o usura evidente.
Interfaccia da controllare:
Controllare l'interfaccia di connessione del bus 1769, il terminale è normale, nessuna ossidazione, deformazione o danno.
Parametro da verificare:
Confermato: 32 punti in ingresso; Tipo di ingresso 24 V CC; L'intervallo di ingresso è di circa 10 ~ 30 V CC; Le dimensioni dell'aspetto e il layout del terminale sono coerenti con i dati ufficiali.
Prova al computer:
Nell'installazione del sistema CompactLogix è possibile identificare il modulo PLC di conferma e la risposta del segnale di ingresso del test punto per punto è normale.
Conservazione dei dati
Conserva le foto dei prodotti, le foto delle etichette, i registri dei test e le informazioni sulla fabbrica per il follow-up.
