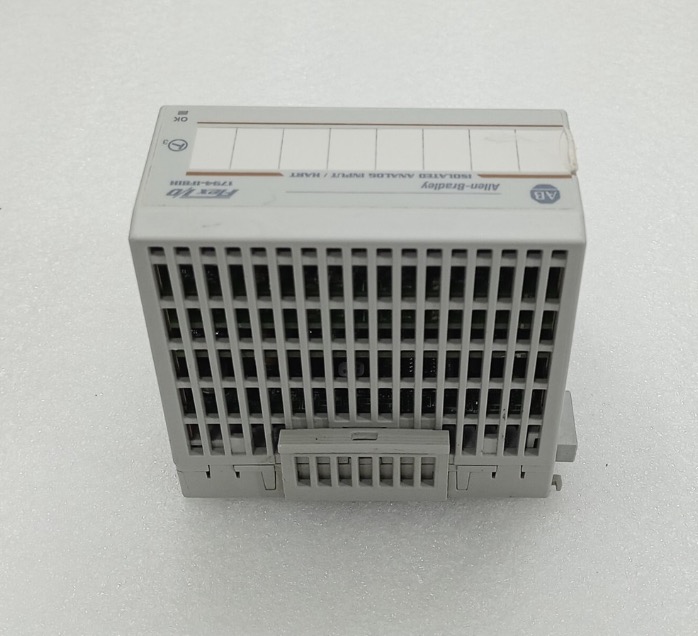

Feimu Technology offre Allen Bradley 1794-IF8IH. Questo prodotto è progettato specificamente per convertire i segnali in continua evoluzione provenienti da siti industriali - come temperatura, pressione o flusso - in un linguaggio digitale comprensibile al controller. È diverso dai normali moduli di tipo corrente. È particolarmente responsabile della gestione dei segnali isolati e ha una capacità anti-interferenza estremamente forte. Manteniamo sempre questo prodotto qui in stock per completare il pezzo più cruciale del puzzle per il tuo sistema Flex I/O, in modo da non dover chiedere aiuto a tutti per questo singolo modulo.
Questo modello Allen Bradley 1794-IF8IH supporta il protocollo di comunicazione HART, il che significa che non solo può leggere il valore di corrente 4-20 mA, ma può anche "parlare" con gli strumenti intelligenti in loco per ottenere maggiori informazioni diagnostiche all'interno degli strumenti. La sua precisione di conversione è particolarmente elevata, in grado di catturare anche i più piccoli cambiamenti sul campo. E in fabbrica questo tipo di ambiente elettromagnetico è particolarmente disordinato, le sue prestazioni di isolamento giocano un ruolo importante, possono efficacemente impedire al segnale di interferenza esterna di confondere i dati, per garantire che i dati trasmessi al PLC siano veritieri e affidabili.
Questo Allen Bradley 1794-IF8IH ha una caratteristica davvero unica, ovvero il suo "isolamento da canale a canale". Molti moduli comuni hanno masse comuni per diversi canali, quindi se un filo di terra è collegato in modo errato o c'è una forte interferenza, tutti i canali potrebbero risentirne. Ma questo è diverso. Ogni canale è isolato in modo indipendente. Anche se un canale fallisce, ciò non influenzerà gli altri. È particolarmente adatto per quei siti con sorgenti di segnale complesse e scarse condizioni di messa a terra. Un'altra caratteristica è che è molto efficiente dal punto di vista energetico e genera pochissimo calore. Anche se installato in un armadio sigillato, non è necessario preoccuparsi della scarsa dissipazione del calore e del surriscaldamento dell'area circostante.
Allen Bradley 1794-IF8IH è certificato con etichette UL/cULus, che effettivamente sono conformi agli standard di sicurezza degli Stati Uniti e del Canada. Ha superato la certificazione CE e possiede le certificazioni ATEX e IECEx. La progettazione e la produzione soddisfano standard rigorosi, consentendo un utilizzo sicuro in luoghi pericolosi dove esiste il rischio di gas esplosivi. Viene utilizzato nell'industria petrolifera, del gas e chimica.
Feimu Technology opera in questo settore da molti anni e il suo successo è attribuito alla comprensione del valore di questi prodotti specializzati. Non siamo il tipo di azienda che vende semplicemente moduli digitali generici. Disponiamo anche di un ampio inventario di questi speciali moduli analogici. Molti clienti devono passare a questo modulo di isolamento a causa delle elevate interferenze sul campo, ma è difficile trovare tali moduli sul mercato. Di solito li abbiamo in stock qui. Ciò che miriamo a fare è garantire che quando affronti problemi difficili sul campo, non sarai ostacolato dall'hardware.
Allen Bradley 1794-IF8IH è un modulo di ingresso analogico isolato a 8 canali per il sistema Flex I/O. Supporta ingressi di corrente da 4-20 mA con comunicazione con protocollo HART.
| Parametro | Specifica |
|---|---|
| Modello del prodotto | Allen Bradley 1794-IF8IH |
| Serie di prodotti | I/O flessibili |
| Numero di ingressi | 8 canali |
| Tipo di ingresso | Corrente 4-20mA (con protocollo HART) |
| Supporto del protocollo HART | Sì (modalità host) |
| Risoluzione | 16 bit |
| Precisione | ±0,1% dell'intervallo completo a 25°C |
| Impedenza di ingresso | 250Ω |
| Isolamento del canale | Isolamento tra canali e verso terra |
| Tasso di aggiornamento | Configurabile (veloce o normale) |
| Assorbimento di corrente del backplane | 150 mA a 5 V CC |
| Dissipazione di potenza | massimo 2,5 W |
| Temperatura operativa | Da -20°C a 55°C |
| Temperatura di conservazione | Da -40°C a 85°C |
| Umidità relativa | Dal 5% al 95% (senza condensa) |
| Certificazioni | UL, cUL, CE, ATEX, IECEx |
Il 1794-IF8IH supporta la comunicazione HART. HART (Highway Addressable Remote Transducer) è un protocollo ibrido che consente la comunicazione digitale tramite il tradizionale cablaggio analogico da 4-20 mA.
Cosa fa HART:
Dati HART disponibili:
Vantaggio sul campo:Un cliente aveva un trasmettitore di pressione che leggeva in modo errato. Utilizzando HART, hanno letto la diagnostica e hanno scoperto che il sensore era saturo. Il trasmettitore è stato controllato e ricalibrato. Senza HART avrebbero dato per scontato che il modulo fosse difettoso e lo avrebbero sostituito inutilmente.
Il 1794-IF8IH fornisce isolamento tra ogni canale e tra i canali e la terra. Questo è un vantaggio significativo rispetto ai moduli non isolati.
| Condizione | Senza isolamento | Con isolamento (1794-IF8IH) |
|---|---|---|
| Anello di terra | Interessa tutti i canali. Causa letture fluttuanti. | L'isolamento interrompe il circuito di terra. Le letture rimangono stabili. |
| Alta tensione di modo comune | Danneggia il modulo o provoca letture errate. | Il modulo gestisce una tensione di modo comune fino a ±400 V. |
| Errore di cablaggio su un canale | Potrebbe danneggiare altri canali che condividono la stessa terra. | L'isolamento protegge gli altri canali. |
| Fulmini o sovratensioni sul cavo del segnale | Il danno si estende ad altri canali e al backplane. | L'isolamento limita il danno al canale interessato. |
Esempio di problema sul campo:Un cliente ha installato i moduli 1794-IF8IH in un impianto di trattamento delle acque. L'impianto aveva lunghi cavi dei sensori che correvano vicino ai cavi VFD. Senza isolamento, le letture fluttuavano. Con il 1794-IF8IH le letture sono rimaste stabili. L'isolamento ha risolto il problema del loop di terra.
Il 1794-IF8IH supporta trasmettitori sia a 2 che a 4 fili con comunicazione HART.
Trasmettitori a 2 fili (loop-powered):
Trasmettitori a 4 fili (alimentati esternamente):
Regole di cablaggio per HART:
Il 1794-IF8IH dispone di indicatori LED sul pannello frontale. Questi forniscono informazioni immediate sullo stato.
| GUIDATO | Stato | Senso | Azione |
|---|---|---|---|
| PWR | Verde | Modulo alimentato e funzionante normalmente. | Nessuna azione necessaria. |
| PWR | Spento | Nessuna alimentazione al modulo. | Controllare l'alimentazione Flex I/O. Controllare la connessione al backplane. |
| CH0 - CH7 | Verde | Canale configurato e lettura normale. | Nessuna azione necessaria. |
| CH0 - CH7 | Spento | Canale non configurato o non utilizzato. | Configura il canale in Studio 5000. |
| CH0 - CH7 | Rosso | Segnale di ingresso fuori range o errore di comunicazione HART. | Controllare il cablaggio del sensore. Controllare la configurazione HART. |
I moduli Allen Bradley 1794-IF8IH sono comunemente contraffatti. Utilizza questi controlli per verificare l'autenticità.
Se il modulo mostra letture errate o la comunicazione HART non riesce, sospettare una contraffazione. Contatta Feimu Technology con foto per la verifica.
Feimu Technology non spedisce moduli non testati. Ogni 1794-IF8IH viene sottoposto al seguente processo di verifica prima di lasciare il nostro magazzino.
I rapporti di prova sono disponibili su richiesta. Invia un'e-mail a sales@feimutech.com per una copia del rapporto di prova del tuo modulo.
