GE Fanuc IC200CBL602

GE Fanuc IC200CBL602 fornito da Feimu Technology è un cavo bus di espansione rack dedicato per PLC VersaMax. Viene utilizzato per collegare la scheda principale VersaMax, il backplane di espansione e il modulo ricetrasmettitore del bus I/O remoto per ottenere la trasmissione del segnale del backplane PLC e per espandere l'I/O per più rack all'interno dell'armadio, con plug-and-play e senza necessità di cablaggio.

È ampiamente utilizzato nelle apparecchiature delle linee di trasporto, nelle macchine per lo stampaggio a iniezione, nelle apparecchiature per l'imballaggio e negli armadietti di controllo delle linee di assemblaggio, per separare il rack principale della CPU e le schede di espansione I/O sparse. Come fornitore professionale, siamo sempre pronti a rispondere alle vostre richieste.

Parametri

Vantaggi tecnologici e di processo

La struttura interna del cavo GE Fanuc IC200CBL602 è costituita da più fili di conduttori intrecciati in rame privo di ossigeno stagnato combinati con uno strato isolante in PP. Presenta una struttura schermante a doppio strato con uno strato interno in foglio di alluminio e una rete intrecciata in rame stagnato.

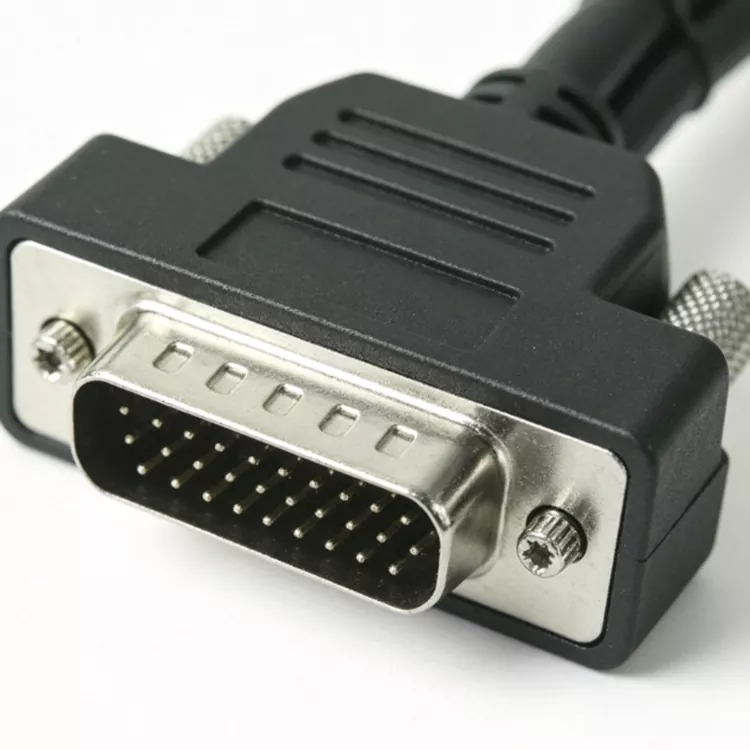

Lo strato esterno è una guaina in PVC autoestinguente UL94 V0 e resistente agli oli. I connettori su entrambe le estremità utilizzano alloggiamenti autobloccanti PBT e pin placcati in rame fosforoso-oro.

Dopo che i terminali con nucleo del filo sono stati crimpati, la coda viene modellata integralmente con una protezione tampone. Il processo di produzione comprende la torsione del filo, l'isolamento, il rivestimento schermante, l'estrusione della guaina, il taglio a lunghezza fissa, la lavorazione dei terminali, lo stampaggio a iniezione e la conduttività, resistenza alla pressione, fatica, ecc. per l'ispezione finale.

Questa serie di cavi differisce solo per le specifiche di lunghezza. L'intero processo è progettato per resistere alle interferenze elettromagnetiche industriali, adattarsi alle condizioni di vibrazione, garantire una comunicazione stabile sul bus backplane e prevenire l'allentamento della spina, la rottura del cavo interno e altri guasti.

Applicazione principale

Collega la piastra base principale di VersaMax con la piastra base I/O di espansione, trasmette segnali del bus backplane ed espande i punti dei moduli di ingresso/uscita PLC; Collega in serie più basi slot per ottenere l'interazione dei dati tra CPU, alimentatore e moduli di quantità digitali/analogici; Utilizzato per il cablaggio tra il modulo di invio ETM e il modulo di ricezione ERM, per creare comunicazioni backplane remote separate all'interno del quadro di controllo; Installa separatamente il telaio principale della CPU e la piastra base I/O posizionata altrove per evitare aree di interferenza da convertitori di frequenza e linee elettriche, che è l'applicazione principale di GE Fanuc IC200CBL602.

Domande frequenti

Q1: può essere utilizzato con dispositivi di terze parti?

È un cavo dedicato progettato specificamente per la serie VersaMax. Sebbene venga utilizzato per connessioni industriali standard, per garantire compatibilità e affidabilità, si consiglia di utilizzarlo solo all'interno del sistema VersaMax.

Q2: Il cavo è schermato?

SÌ. Il suo interno adotta una struttura a doppia schermatura, che può resistere efficacemente alle comuni interferenze elettromagnetiche (EMI) e alle interferenze degli inverter in ambienti industriali, garantendo la stabilità della trasmissione dei dati.

Q3: Il cavo supporta l'hot plug?

Essendo un cavo di collegamento fondamentale all'interno del sistema, si consiglia di installarlo o rimuoverlo mentre l'alimentazione è spenta per evitare potenziali impatti sull'apparecchiatura o sui segnali.

Verifica dell'autenticità del prodotto

I cavi GE Fanuc IC200CBL602 sono comunemente contraffatti con materiali di qualità inferiore. Utilizza questi controlli per verificare l'autenticità.

Qualità del connettore: i connettori originali hanno superfici lisce e prive di bave con un clic di bloccaggio distinto. Le contraffazioni spesso presentano spigoli vivi o meccanismi di bloccaggio deboli.

Guaina del cavo: i cavi originali sono dotati di una guaina uniforme in PVC ignifugo UL94 V0 con marchio GE Fanuc chiaro. Le contraffazioni spesso utilizzano PVC economico che tende a rompersi.

Schermatura: i cavi originali hanno una schermatura a doppio strato (foglio di alluminio + treccia di rame stagnato). Le contraffazioni spesso hanno una protezione minima o nessuna.

Pressacavo: i cavi originali sono dotati di un robusto pressacavo stampato su entrambe le estremità del connettore. Le contraffazioni spesso hanno un serracavo debole o mancante.

Flessibilità del cavo: i cavi originali sono flessibili ma durevoli grazie alla struttura a doppino intrecciato. Le contraffazioni spesso sembrano rigide o eccessivamente fragili.

Test prima della spedizione

Feimu Technology non spedisce cavi non testati. Ogni IC200CBL602 passa attraverso il seguente processo di verifica prima di lasciare il nostro magazzino.

Ispezione visiva: la guaina del cavo è stata controllata per eventuali danni. Connettori ispezionati per pin piegati o crepe. Pressacavo stampato verificato.

Test di continuità: tutti i conduttori vengono testati per la continuità. Nessun circuito aperto o cortocircuito.

Test di adattamento del connettore: connettori testati per il corretto inserimento e bloccaggio con i moduli VersaMax.

Test di schermatura: efficacia della schermatura verificata rispetto ai requisiti EMI standard.

Confezione: cavo arrotolato correttamente. Sigillato in sacchetto antistatico. Etichettato con il numero del modello e la data del test.

Note per l'attenzione

Va notato che quando si installa GE Fanuc IC200CBL602, è necessario tenerlo lontano dal convertitore di frequenza, dalle linee di alimentazione e dalle linee relè ad alta tensione per evitare forti interferenze elettromagnetiche. I connettori devono essere completamente inseriti e bloccati con la clip. Un contatto inadeguato del bus può causare la disconnessione degli I/O ed errori del modulo.

I cavi dovrebbero evitare la compressione a lungo termine e la forte flessione. Il raggio di curvatura durante l'installazione deve soddisfare gli standard e viene utilizzato solo per il bus dedicato del backplane VersaMax e non può essere utilizzato come cavo della porta seriale di comunicazione comune. È adatto solo per normali armadi di controllo industriali e non è supportato per l'uso diretto in aree a rischio di esplosione ad alto rischio.
