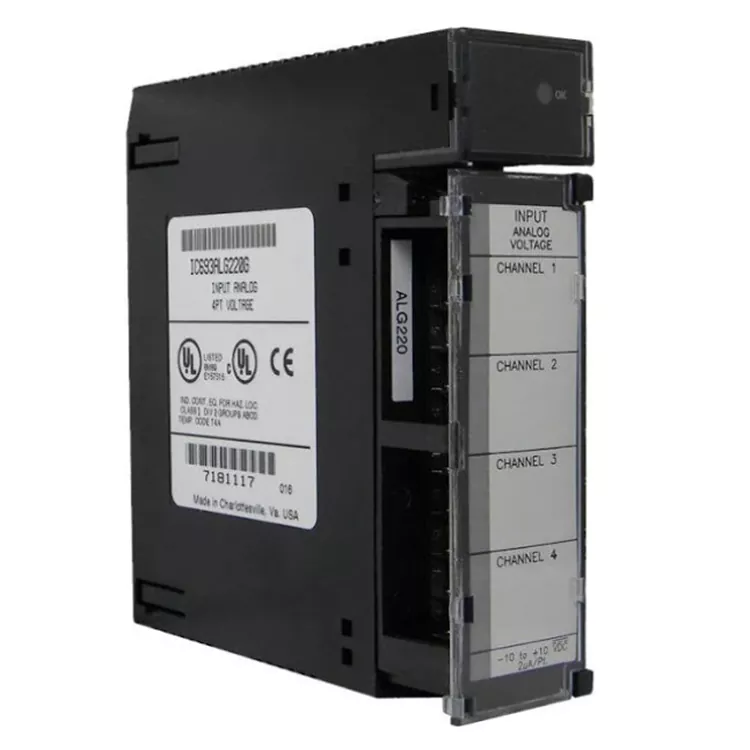

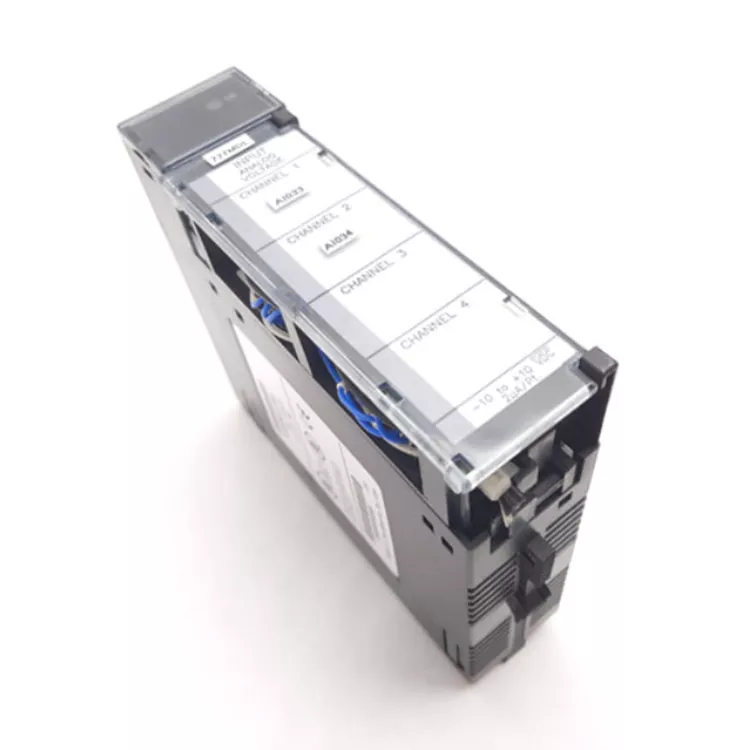

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 è un modulo di ingresso analogico di tipo in tensione a 4 canali progettato specificamente per il PLC serie 90-30. È dotato di un'unità di conversione analogico-digitale ad alta precisione a 12 bit e di un design di filtraggio hardware a 17 Hz, che consente a questo modulo di raccogliere con precisione segnali analogici di tensione e corrente da siti industriali.

Questo modulo vanta vantaggi quali alta precisione, elevata stabilità e forti capacità anti-interferenza. Queste caratteristiche lo rendono ampiamente utilizzato in scenari quali ingegneria chimica, macchinari, HVAC e linee di produzione automatizzate, in grado di raccogliere con precisione vari segnali di rilevamento analogici industriali come pressione, livello del liquido, temperatura, spostamento e feedback di frequenza e di soddisfare le esigenze di monitoraggio del segnale della maggior parte dei sistemi di automazione di piccole e medie dimensioni.

Se hai bisogno di una soluzione matura e affidabile per l'acquisizione di quantità analogiche industriali ad alta densità, contatta Feimu Technology. Abbiamo la merce in magazzino e possiamo fornirtela.

Vantaggi del prodotto

GE Fanuc IC693ALG220, come modulo di ingresso analogico di tipo in tensione a 4 canali, presenta i seguenti vantaggi:

1. Elevata stabilità: è dotato di isolamento elettrico da 1500 V CA, resistendo efficacemente ai circuiti di terra e alle interferenze da sovratensione; è conforme agli standard EMC e sismici industriali, supporta il funzionamento ad un'ampia gamma di temperature ed è adatto ad ambienti industriali complessi e difficili.

2. Ampia compatibilità: è dotato di un ADC a 12 bit per la conversione da analogico a digitale ad alta precisione, ha un filtro hardware integrato, è resistente alle interferenze ad alta frequenza e ha un'eccellente linearità; supporta segnali di tensione da -10 V a +10 V e il resistore esterno può essere compatibile con trasmettitori universali da 4-20 mA, adatti alla maggior parte degli scenari di acquisizione di quantità analogiche industriali.

3. Nessuna preoccupazione per la sostituzione: dispone di una ricca documentazione tecnica e casi applicativi, adatti per la riparazione di vecchie apparecchiature, aggiornamenti di sistema e scenari di sostituzione di pezzi di ricambio, con una praticità estremamente elevata.

4. Elevata compatibilità: è compatibile con i PLC della serie GE 90-30, con un ingombro ridotto per slot, la calibrazione di fabbrica è priva di debug, la programmazione e il cablaggio sono semplici e può essere rapidamente utilizzato.

Campi di applicazione

Nei siti industriali, l'acquisizione di segnali analogici da parte di vari sensori è ampiamente utilizzata in campi quali apparecchiature meccaniche, ingegneria chimica, trattamento delle acque, HVAC, vecchie apparecchiature metallurgiche e linee di produzione automatizzate.

Può raccogliere segnali da trasmettitori di pressione, livello del liquido, temperatura, spostamento, portata, ecc. e può anche ricevere segnali di tensione analogici compresi tra 10 V e +10 V da convertitori di frequenza e potenziometri. È ampiamente applicato nel monitoraggio dello stato delle apparecchiature, nella raccolta dei dati di processo, nel monitoraggio dei parametri di processo e nei progetti di ristrutturazione di vecchi sistemi di automazione per pezzi di ricambio di GE Fanuc IC693ALG220.

Tecnologia/Processo

GE Fanuc IC693ALG220 è prodotto utilizzando la tecnologia delle schede di livello industriale. Utilizza PCB multistrato in grado di resistere sia alle alte che alle basse temperature, con cablaggio separato per circuiti analogici e digitali e rivestimento anticorrosivo a tre strati. Seleziona deriva a bassa temperatura e componenti ad alta precisione, è dotato di circuiti di filtraggio hardware e ha completato la calibrazione del punto zero e del guadagno in fabbrica.

È dotato di un dispositivo di isolamento da 1500 V CA per ottenere l'isolamento tra il lato segnale e il lato logico. È inoltre abbinato a morsetti rinforzati e terminali a vite per resistenza agli urti e anti-allentamento. L'intera macchina è stata sottoposta a numerosi test di fabbrica, tra cui cicli ad alta e bassa temperatura, resistenza alla pressione, precisione ed EMC.

Questo prodotto è un modello fuori produzione e non dispone della moderna tecnologia di montaggio superficiale ad alta densità. L'acquisizione del segnale di corrente richiede un resistore esterno da 250Ω.

Parametri

Cosa fa Feimu

Feimu Technology non spedisce moduli non testati. Ogni IC693ALG220 viene sottoposto al seguente processo di verifica prima di lasciare il nostro magazzino.

Ispezione visiva: controllo del colore del pannello. Etichette verificate. Viti della morsettiera ispezionate per un funzionamento regolare.

Test all'accensione: modulo installato nello chassis di prova Serie 90-30. Modulo riconosciuto dal PLC.

Test del canale: tutti e 4 i canali testati con segnali di tensione di ±10 V. Letture verificate per l'accuratezza.

Test di isolamento: verificato l'isolamento da 1500 V CA tra il lato campo e il lato logico.

Test LED: i LED di stato del modulo vengono controllati per il corretto funzionamento.

Imballaggio: Modulo inserito in sacchetto antistatico. Sigillato in cartone rivestito di schiuma. Etichettato con il numero del modulo e la data del test.

Domande frequenti

Q1: Qual è l'intervallo di temperatura di lavoro? Può essere utilizzato in un armadio ad alta temperatura?

Temperatura operativa: 25℃~+70℃. La temperatura interna dell'armadio non deve superare i 70 ℃. Una temperatura eccessiva causerà una diminuzione della precisione del campionamento.

Q2: I canali sono isolati l'uno dall'altro?

Non c'è isolamento tra i canali. Solo il lato segnale del campo e il lato logico della scheda PLC hanno un isolamento di 1500 VCA. Più canali condividono un terminale COM comune.

Q3: I moduli richiedono ponticelli di impostazione hardware?

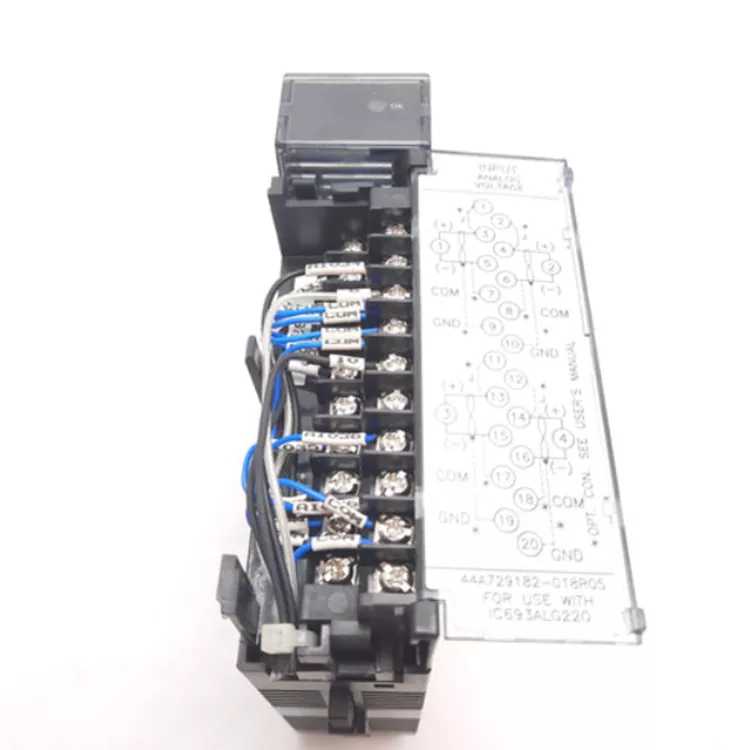

IC693ALG220 non ha ponticelli hardware. Le modalità di tensione e corrente sono completamente ottenute tramite cablaggio esterno e resistori esterni. Il corpo del modulo non è dotato di dip switch.

Q4: Come vengono gestiti gli strati di schermatura di più trasmettitori? Dovrebbero essere messi a terra su entrambe le estremità o solo su un'estremità?

Per i cavi schermati per segnali analogici, si consiglia di collegare a terra un'estremità. Lo strato di schermatura deve essere messo a terra solo sul lato del trasmettitore, mentre lo strato di schermatura sul lato del modulo deve essere lasciato libero. La messa a terra su entrambe le estremità forma facilmente un anello di terra, causando deriva e fluttuazione dei valori.
