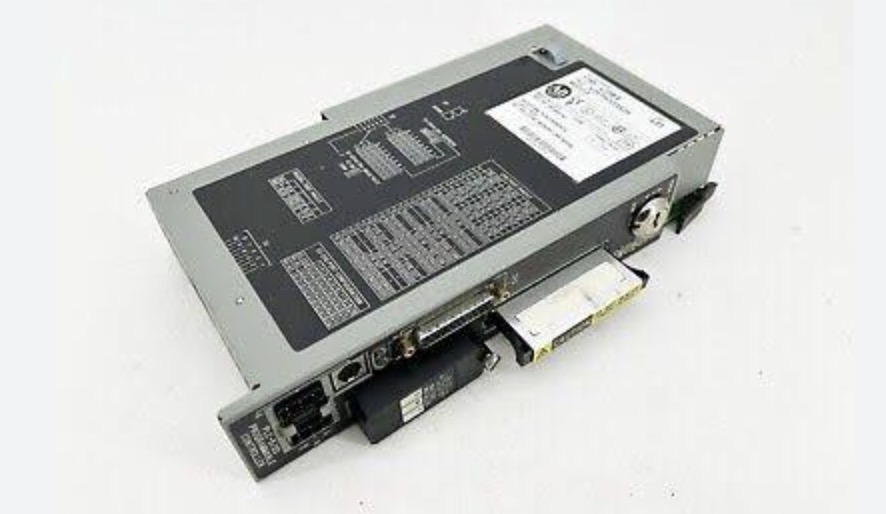

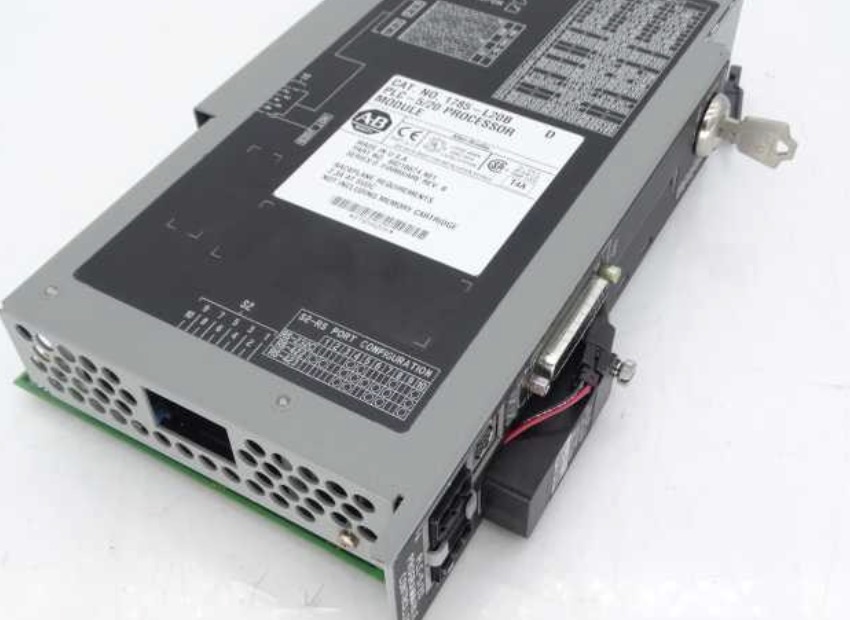

Allen Bradley 1785-L20B

Feimu Technology, in qualità di fornitore professionale, ha presentato il processore di base Allen Bradley 1785-L20B ai partner industriali esteri. È il "potente motore" della serie PLC-5, dotato di memoria da 16K, appositamente progettato per vecchie apparecchiature che non richiedono un controller di grande capacità, bilanciando efficienza operativa e controllo dei costi. Questo prodotto è un processore originale Allen Bradley ed è disponibile in magazzino per consegna immediata. Può essere spedito rapidamente per soddisfare le esigenze di sostituzione o backup delle apparecchiature, con un eccezionale rapporto costo-prestazioni.

Parametri del prodotto

Che ne dici dell'adattabilità?

Il vantaggio più notevole dell'Allen Bradley 1785-L20B è la sua adattabilità. Come modello base, è compatto nelle dimensioni e non occupa troppo spazio, rendendolo adatto all'uso in piccoli armadi elettrici o dispositivi autonomi. Adotta il familiare ambiente di programmazione RSLogix 5 per gli ingegneri e, per coloro che hanno già utilizzato prodotti AB, ha una curva di apprendimento pari a zero e non richiede l'apprendimento di nuovo software, migliorando significativamente l'efficienza del debug.

Allo stesso tempo, la sua compatibilità è eccellente. Se abbinato al vecchio modulo I/O 1771, funziona senza problemi senza la necessità di sostituire tutti i moduli sottostanti per sostituire la CPU. Ciò riduce ulteriormente i costi di aggiornamento e manutenzione delle apparecchiature. Tutti i prodotti che forniamo sono nuovi di zecca e rigorosamente controllati in termini di qualità per garantire un funzionamento stabile al momento dell'installazione, compatibili con gli armadi di controllo industriali di fabbrica e non sono necessarie ulteriori modifiche.

Tecnologia di base

Capacità di memoria:

Solitamente dotato di 16K byte di memoria utente, sufficiente per supportare logica di controllo ed elaborazione dati di media complessità.

Capacità di elaborazione I/O:

Supporta fino a 1024 punti I/O, in grado di controllare rack locali e anche rack distribuiti tramite collegamenti I/O remoti.

Velocità di scansione:

La velocità di scansione logica è di circa 2ms/K. Per la maggior parte delle applicazioni di automazione generali, la velocità di risposta è più che sufficiente. Configurazione standard:

È dotato di porta seriale RS-232/422/485 per il collegamento a terminali di programmazione o interfacce operatore.

Espansione:

Installando il modulo di comunicazione sul lato destro del processore, è possibile espandere il supporto per la comunicazione DH+ o I/O remoto, consentendo la connessione a una gamma più ampia di reti di fabbrica.

Principali scenari applicativi:

Controllo linee di produzione di medie dimensioni:

Utilizzato per gestire processi produttivi di medie dimensioni come linee di confezionamento di alimenti e bevande e linee di assemblaggio.

Modulo di controllo del processo:

Come nucleo di controllo di un segmento di processo specifico (come filtrazione, dosaggio) in un impianto chimico o un impianto di trattamento delle acque.

Controllo integrato dell'apparecchiatura:

Spesso integrato negli armadi di controllo di compressori, macchine da stampa, macchine tessili, ecc., fungendo da controller principale dell'apparecchiatura.

Procedura di sostituzione – Da 1785-L20B a 1785-L20B

La sostituzione di un 1785-L20B guasto con un nuovo 1785-L20B richiede un'attenta preparazione. Seguire questi passaggi per evitare perdite di programma e ridurre al minimo i tempi di inattività.

Prima della sostituzione:

• Eseguire il backup del programma:Se possibile, carica il programma dal processore guasto. In caso contrario, individuare il file di programma più recente sul server dell'impianto.
• Registra la configurazione I/O:Annotare tutte le assegnazioni degli slot dello chassis e i tipi di moduli.
• Prendere nota dell'indirizzo del nodo DH+:L'indirizzo del nodo è impostato sul processore. Utilizzare lo stesso indirizzo sul nuovo processore.

Passaggi di sostituzione:

1. Spegnere il telaio.
2. Rimuovere il processore guasto dallo slot.
3. Inserisci il processore sostitutivo nello stesso slot.
4. Impostare l'indirizzo del nodo DH+ in modo che corrisponda al vecchio processore.
5. Accendi il telaio.
6. Scaricare il programma da RSLogix 5 sul nuovo processore.
7. Porre il processore in modalità RUN.
8. Verificare che tutti i moduli I/O stiano comunicando.

Errore comune:Dimenticare di impostare l'indirizzo del nodo DH+ sul nuovo processore. Se l'indirizzo del nodo è diverso, gli altri dispositivi sulla rete DH+ non comunicheranno con esso.
